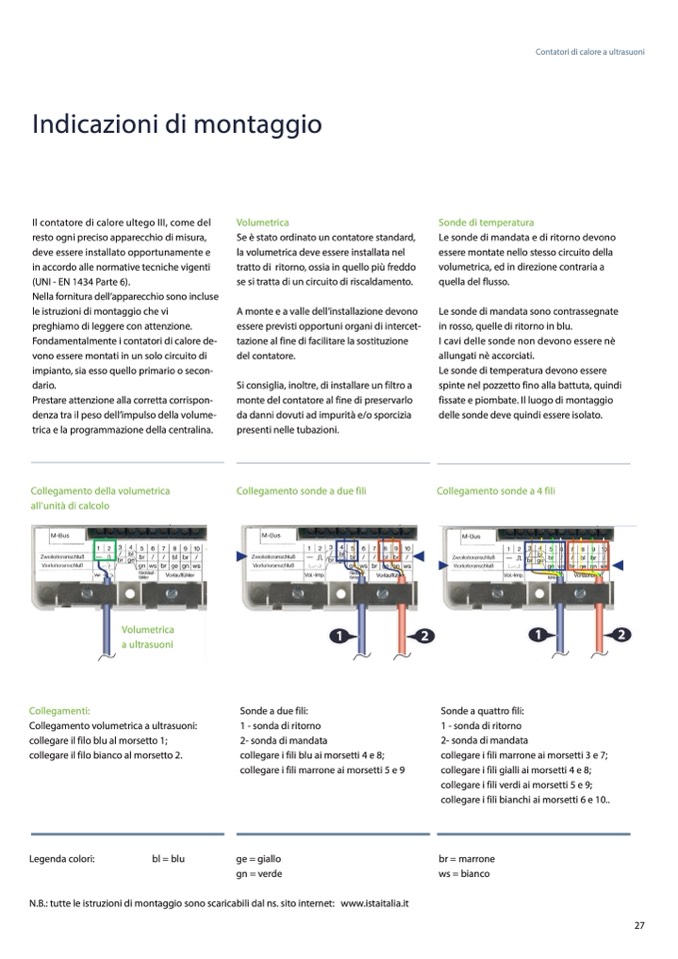

Indicazioni di montaggio

Il contatore di calore ultego III, come del

resto ogni preciso apparecchio di misura,

deve essere installato opportunamente e

in accordo alle normative tecniche vigenti

(UNI - EN 1434 Parte 6).

Nella fornitura dell‘apparecchio sono incluse

le istruzioni di montaggio che vi

preghiamo di leggere con attenzione.

Fondamentalmente i contatori di calore de-

vono essere montati in un solo circuito di

impianto, sia esso quello primario o secon-

dario.

Prestare attenzione alla corretta corrispon-

denza tra il peso dell’impulso della volume-

trica e la programmazione della centralina.

Collegamento della volumetrica

all’unità di calcolo

Vol

Collegamento volumetrica a ultrasuoni:

collegare il filo blu al morsetto 1;

collegare il filo bianco al morsetto 2.

Legenda colori:

bl = blu

N.B.: tutte le istruzioni di montaggio sono scaricabili dal ns. sito internet:

Sonde a quattro fili:

1 - sonda di ritorno

2- sonda di mandata

collegare i fili marrone ai morsetti 3 e 7;

collegare i fili gialli ai morsetti 4 e 8;

collegare i fili verdi ai morsetti 5 e 9;

collegare i fili bianchi ai morsetti 6 e 10..

br = marrone

ws = bianco

Volumetrica

Se è stato ordinato un contatore standard,

la volumetrica deve essere installata nel

tratto di ritorno, ossia in quello più freddo

se si tratta di un circuito di riscaldamento.

A monte e a valle dell‘installazione devono

essere previsti opportuni organi di intercet-

tazione al fine di facilitare la sostituzione

del contatore.

Si consiglia, inoltre, di installare un filtro a

monte del contatore al fine di preservarlo

da danni dovuti ad impurità e/o sporcizia

presenti nelle tubazioni.

Collegamento sonde a due fili

Sonde di temperatura

Le sonde di mandata e di ritorno devono

essere montate nello stesso circuito della

volumetrica, ed in direzione contraria a

quella del flusso.

Le sonde di mandata sono contrassegnate

in rosso, quelle di ritorno in blu.

I cavi delle sonde non devono essere nè

allungati nè accorciati.

Le sonde di temperatura devono essere

spinte nel pozzetto fino alla battuta, quindi

fissate e piombate. Il luogo di montaggio

delle sonde deve quindi essere isolato.

Collegamento sonde a 4 fili

Contatori di calore a ultrasuoni

Collegamenti:

Sonde a due fili:

1 - sonda di ritorno

2- sonda di mandata

collegare i fili blu ai morsetti 4 e 8;

collegare i fili marrone ai morsetti 5 e 9

Volumetrica

a ultrasuoni

ge = giallo

gn = verde

www.istaitalia.it

27
