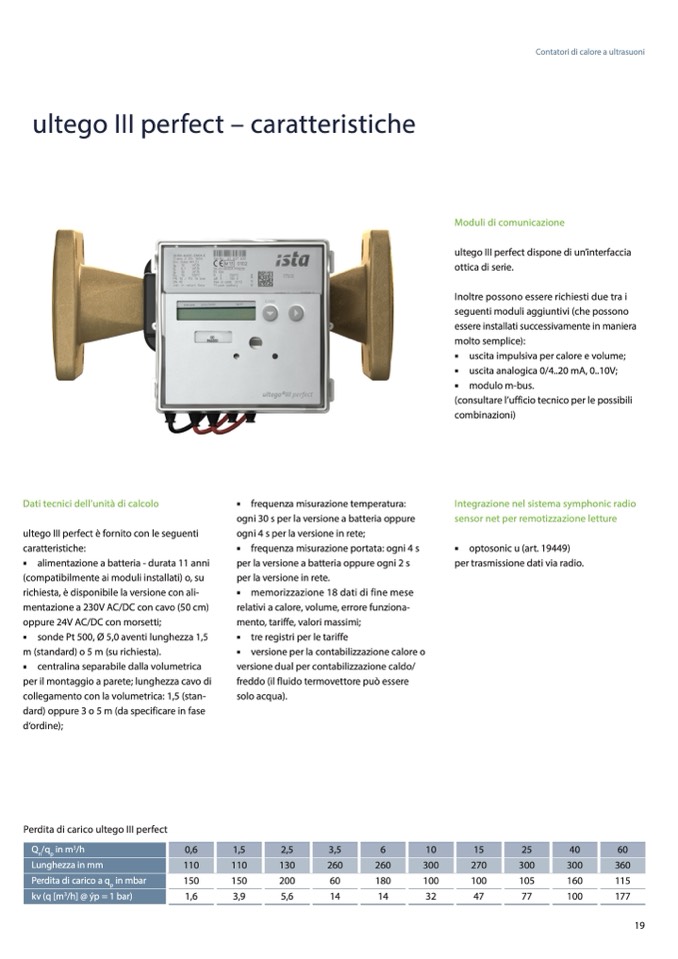

ultego III perfect – caratteristiche
Contatori di calore a ultrasuoni
Dati tecnici dell’unità di calcolo
ultego III perfect è fornito con le seguenti
caratteristiche:
alimentazione a batteria - durata 11 anni
(compatibilmente ai moduli installati) o, su
richiesta, è disponibile la versione con ali-
mentazione a 230V AC/DC con cavo (50 cm)
oppure 24V AC/DC con morsetti;
sonde Pt 500, Ø 5,0 aventi lunghezza 1,5
m (standard) o 5 m (su richiesta).
centralina separabile dalla volumetrica
per il montaggio a parete; lunghezza cavo di
collegamento con la volumetrica: 1,5 (stan-
dard) oppure 3 o 5 m (da specificare in fase
d‘ordine);
Perdita di carico ultego III perfect
frequenza misurazione temperatura:
ogni 30 s per la versione a batteria oppure
ogni 4 s per la versione in rete;
frequenza misurazione portata: ogni 4 s
per la versione a batteria oppure ogni 2 s
per la versione in rete.
memorizzazione 18 dati di fine mese
relativi a calore, volume, errore funziona-
mento, tariffe, valori massimi;
tre registri per le tariffe
versione per la contabilizzazione calore o
versione dual per contabilizzazione caldo/
freddo (il fluido termovettore può essere
solo acqua).
Moduli di comunicazione
ultego III perfect dispone di un’interfaccia
ottica di serie.
Inoltre possono essere richiesti due tra i
seguenti moduli aggiuntivi (che possono
essere installati successivamente in maniera
molto semplice):
uscita impulsiva per calore e volume;
uscita analogica 0/4..20 mA, 0..10V;
modulo m-bus.
(consultare l’ufficio tecnico per le possibili
combinazioni)
Integrazione nel sistema symphonic radio
sensor net per remotizzazione letture
optosonic u (art. 19449)
per trasmissione dati via radio.
Q
n
/q
p
in m
3
/h
0,6
1,5
2,5
3,5
6
10
15
25
40
60
Lunghezza in mm
110
110
130
260
260
300
270
300
300
360
Perdita di carico a q
p
in mbar
150
150
200
60
180
100
100
105
160
115
kv (q [m
3
/h] @ ýp = 1 bar)
1,6
3,9
5,6
14
14
32
47
77
100
177
