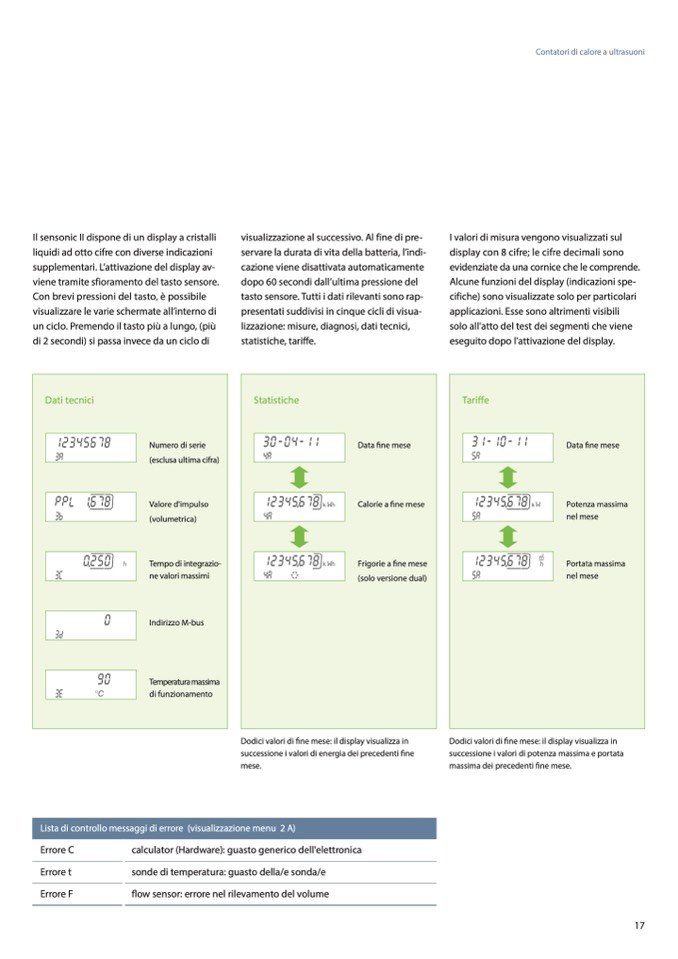

Il sensonic II dispone di un display a cristalli

liquidi ad otto cifre con diverse indicazioni

supplementari. L’attivazione del display av-

viene tramite sfioramento del tasto sensore.

Con brevi pressioni del tasto, è possibile

visualizzare le varie schermate all’interno di

un ciclo. Premendo il tasto più a lungo, (più

di 2 secondi) si passa invece da un ciclo di

visualizzazione al successivo. Al fine di pre-

servare la durata di vita della batteria, l’indi-

cazione viene disattivata automaticamente

dopo 60 secondi dall’ultima pressione del

tasto sensore. Tutti i dati rilevanti sono rap-

presentati suddivisi in cinque cicli di visua-

lizzazione: misure, diagnosi, dati tecnici,

statistiche, tariffe.

I valori di misura vengono visualizzati sul

display con 8 cifre; le cifre decimali sono

evidenziate da una cornice che le comprende.

Alcune funzioni del display (indicazioni spe-

cifiche) sono visualizzate solo per particolari

applicazioni. Esse sono altrimenti visibili

solo all'atto del test dei segmenti che viene

eseguito dopo l'attivazione del display.

Contatori di calore a ultrasuoni

Dati tecnici

Numero di serie

(esclusa ultima cifra)

Valore d'impulso

(volumetrica)

Tempo di integrazio-

ne valori massimi

Indirizzo M-bus

Temperatura massima

di funzionamento

Statistiche

Data fine mese

Calorie a fine mese

Frigorie a fine mese

(solo versione dual)

Tariffe

Data fine mese

Potenza massima

nel mese

Portata massima

nel mese

Dodici valori di fine mese: il display visualizza in

successione i valori di energia dei precedenti fine

mese.

Dodici valori di fine mese: il display visualizza in

successione i valori di potenza massima e portata

massima dei precedenti fine mese.

Lista di controllo messaggi di errore (visualizzazione menu 2 A)

Errore C

Errore t

Errore F

calculator (Hardware): guasto generico dell'elettronica

sonde di temperatura: guasto della/e sonda/e

flow sensor: errore nel rilevamento del volume
