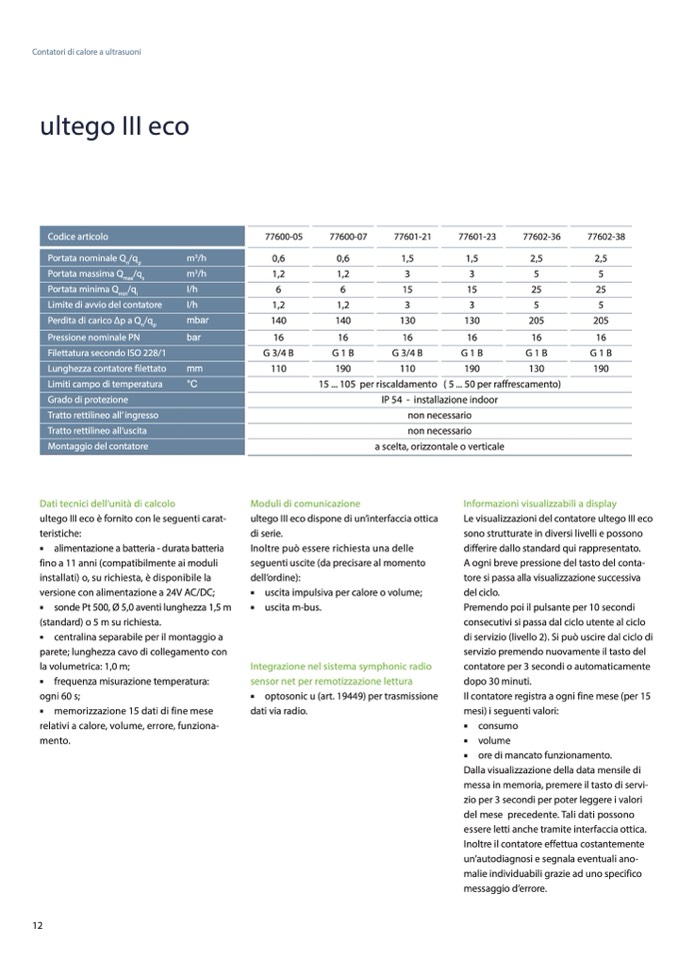

Contatori di calore a ultrasuoni
ultego III eco
Codice articolo
77600-05
77600-07
77601-21
77601-23
77602-36
77602-38
Portata nominale Q
n
/q
p
m
3
/h
0,6
0,6
1,5
1,5
2,5
2,5
Portata massima Q
max
/q
s
m
3
/h
1,2
1,2
3
3
5
5
Portata minima Q
min
/q
i
I/h
6
6
15
15
25
25
Limite di avvio del contatore
I/h
1,2
1,2
3
3
5
5
Perdita di carico ∆p a Q
n
/q
p
mbar
140
140
130
130
205
205
Pressione nominale PN
bar
16
16
16
16
16
16
Filettatura secondo ISO 228/1
G 3/4 B
G 1B
G 3/4 B
G 1B
G 1B
G 1B
Lunghezza contatore filettato
mm
110
190
110
190
130
190
Limiti campo di temperatura
°C
15 ... 105 per riscaldamento ( 5 ... 50 per raffrescamento)
Grado di protezione
IP 54 - installazione indoor
Tratto rettilineo all’ ingresso
non necessario
Tratto rettilineo all‘uscita
non necessario
Montaggio del contatore
a scelta, orizzontale o verticale
12
Dati tecnici dell‘unità di calcolo
ultego III eco è fornito con le seguenti carat-
teristiche:
alimentazione a batteria - durata batteria
fino a 11 anni (compatibilmente ai moduli
installati) o, su richiesta, è disponibile la
versione con alimentazione a 24V AC/DC;
sonde Pt 500, Ø 5,0 aventi lunghezza 1,5 m
(standard) o 5 m su richiesta.
centralina separabile per il montaggio a
parete; lunghezza cavo di collegamento con
la volumetrica: 1,0 m;
frequenza misurazione temperatura:
ogni 60 s;
memorizzazione 15 dati di fine mese
relativi a calore, volume, errore, funziona-
mento.
Moduli di comunicazione
ultego III eco dispone di un’interfaccia ottica
di serie.
Inoltre può essere richiesta una delle
seguenti uscite (da precisare al momento
dell’ordine):
uscita impulsiva per calore o volume;
uscita m-bus.
Integrazione nel sistema symphonic radio
sensor net per remotizzazione lettura
optosonic u (art. 19449) per trasmissione
dati via radio.
Informazioni visualizzabili a display
Le visualizzazioni del contatore ultego III eco
sono strutturate in diversi livelli e possono
differire dallo standard qui rappresentato.
A ogni breve pressione del tasto del conta-
tore si passa alla visualizzazione successiva
del ciclo.
Premendo poi il pulsante per 10 secondi
consecutivi si passa dal ciclo utente al ciclo
di servizio (livello 2). Si può uscire dal ciclo di
servizio premendo nuovamente il tasto del
contatore per 3 secondi o automaticamente
dopo 30 minuti.
Il contatore registra a ogni fine mese (per 15
mesi) i seguenti valori:
consumo
volume
ore di mancato funzionamento.
Dalla visualizzazione della data mensile di
messa in memoria, premere il tasto di servi-
zio per 3 secondi per poter leggere i valori
del mese precedente. Tali dati possono
essere letti anche tramite interfaccia ottica.
Inoltre il contatore effettua costantemente
un’autodiagnosi e segnala eventuali ano-
malie individuabili grazie ad uno specifico
messaggio d’errore.
