Contatori di calore a ultrasuoni

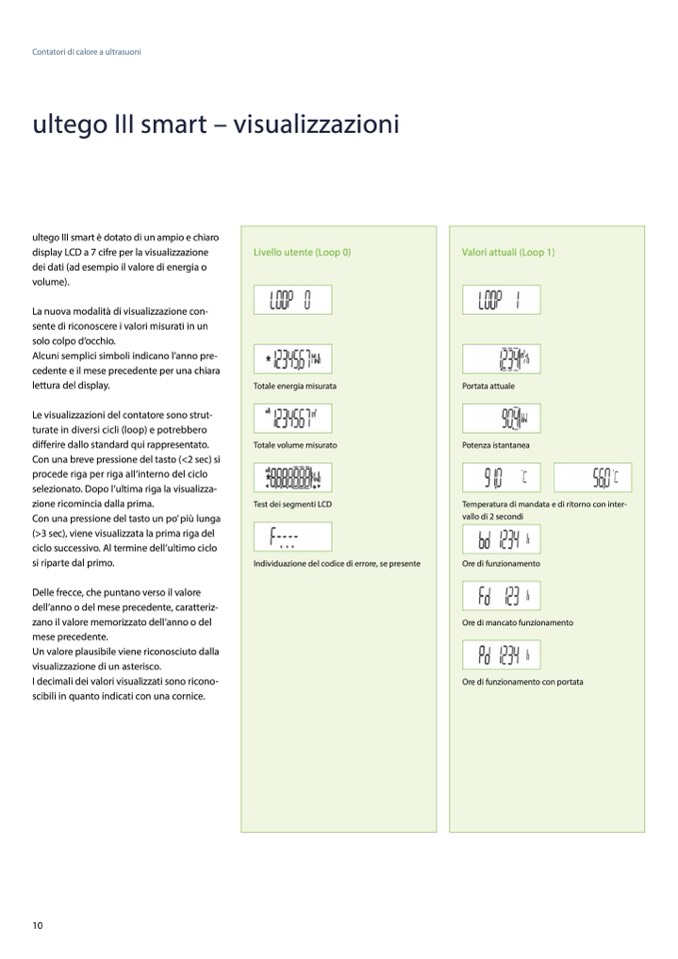

ultego III smart – visualizzazioni

ultego III smart è dotato di un ampio e chiaro

display LCD a 7 cifre per la visualizzazione

dei dati (ad esempio il valore di energia o

volume).

La nuova modalità di visualizzazione con-

sente di riconoscere i valori misurati in un

solo colpo d’occhio.

Alcuni semplici simboli indicano l’anno pre-

cedente e il mese precedente per una chiara

lettura del display.

Le visualizzazioni del contatore sono strut-

turate in diversi cicli (loop) e potrebbero

differire dallo standard qui rappresentato.

Con una breve pressione del tasto (<2 sec) si

procede riga per riga all‘interno del ciclo

selezionato. Dopo l’ultima riga la visualizza-

zione ricomincia dalla prima.

Con una pressione del tasto un po’ più lunga

(>3 sec), viene visualizzata la prima riga del

ciclo successivo. Al termine dell’ultimo ciclo

si riparte dal primo.

Delle frecce, che puntano verso il valore

dell’anno o del mese precedente, caratteriz-

zano il valore memorizzato dell’anno o del

mese precedente.

Un valore plausibile viene riconosciuto dalla

visualizzazione di un asterisco.

I decimali dei valori visualizzati sono ricono-

scibili in quanto indicati con una cornice.

Livello utente (Loop 0)

Totale energia misurata

Totale volume misurato

Test dei segmenti LCD

Individuazione del codice di errore, se presente

Valori attuali (Loop 1)

Portata attuale

Potenza istantanea

Temperatura di mandata e di ritorno con inter-

vallo di 2 secondi

Ore di funzionamento

Ore di mancato funzionamento

Ore di funzionamento con portata

10
