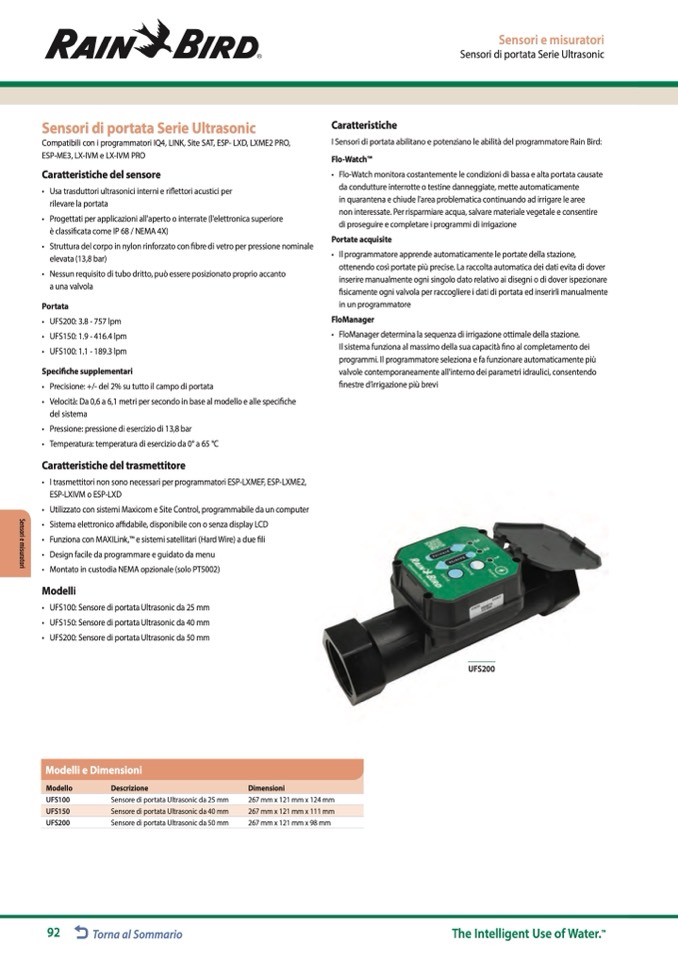

Sensori e misuratori

Sensori di portata Serie Ultrasonic

Sensori di portata Serie Ultrasonic

Compatibili con i programmatori IQ4, LINK, Site SAT, ESP- LXD, LXME2 PRO,

ESP-ME3, LX-IVM e LX-IVM PRO

Caratteristiche del sensore

• Usa trasduttori ultrasonici interni e ri

flettori acustici per

rilevare la portata

• Progettati per applicazioni all'aperto o interrate (l'elettronica superiore

è classificata come IP 68 / NEMA 4X)

• Struttura del corpo in nylon rinforzato con

fibre di vetro per pressione nominale

elevata (13,8 bar)

• Nessun requisito di tubo dritto, pu

ò essere posizionato proprio accanto

a una valvola

Portata

• UFS200: 3.8 - 757 lpm

• UFS150: 1.9 - 416.4 lpm

• UFS100: 1.1 - 189.3 lpm

Specifiche supplementari

• Precisione: +/- del 2% su tutto il campo di portata

• Velocità: Da 0,6 a 6,1 metri per secondo in base al modello e alle specifiche

del sistema

• Pressione: pressione di esercizio di 13,8 bar

• Temperatura: temperatura di esercizio da 0° a 65 °C

Caratteristiche del trasmettitore

• I trasmettitori non sono necessari per programmatori ESP-LXMEF, ESP-LXME2,

ESP-LXIVM o ESP-LXD

• Utilizzato con sistemi Maxicom e Site Control, programmabile da un computer

• Sistema elettronico affidabile, disponibile con o senza display LCD

• Funziona con MAXILink,TM e sistemi satellitari (Hard Wire) a due fili

• Design facile da programmare e guidato da menu

Caratteristiche

I Sensori di portata abilitano e potenziano le abilità del programmatore Rain Bird:

Flo-WatchTM

• Flo-Watch monitora costantemente le condizioni di bassa e alta portata causate

da condutture interrotte o testine danneggiate, mette automaticamente

in quarantena e chiude l'area problematica continuando ad irrigare le aree

non interessate. Per risparmiare acqua, salvare materiale vegetale e consentire

di proseguire e completare i programmi di irrigazione

Portate acquisite

• Il programmatore apprende automaticamente le portate della stazione,

ottenendo così portate pi

ù precise. La raccolta automatica dei dati evita di dover

inserire manualmente ogni singolo dato relativo ai disegni o di dover ispezionare

fisicamente ogni valvola per raccogliere i dati di portata ed inserirli manualmente

in un programmatore

FloManager

• FloManager determina la sequenza di irrigazione ottimale della stazione.

Il sistema funziona al massimo della sua capacit

à fino al completamento dei

programmi. Il programmatore seleziona e fa funzionare automaticamente più

valvole contemporaneamente all'interno dei parametri idraulici, consentendo

finestre d’irrigazione più brevi

• Montato in custodia NEMA opzionale (solo PT5002)

Modelli

• UFS100: Sensore di portata Ultrasonic da 25 mm

• UFS150: Sensore di portata Ultrasonic da 40 mm

• UFS200: Sensore di portata Ultrasonic da 50 mm

S

e

n

s

o

r

i

e

m

i

s

u

r

a

t

o

r

i

Modelli e Dimensioni

Modello

Descrizione

Dimensioni

UFS100

Sensore di portata Ultrasonic da 25 mm

UFS200

Sensore di portata Ultrasonic da 50 mm

267 mm x 121 mm x 124 mm

267 mm x 121 mm x 98 mm

UFS200

UFS150

Sensore di portata Ultrasonic da 40 mm

267 mm x 121 mm x 111 mm

92
