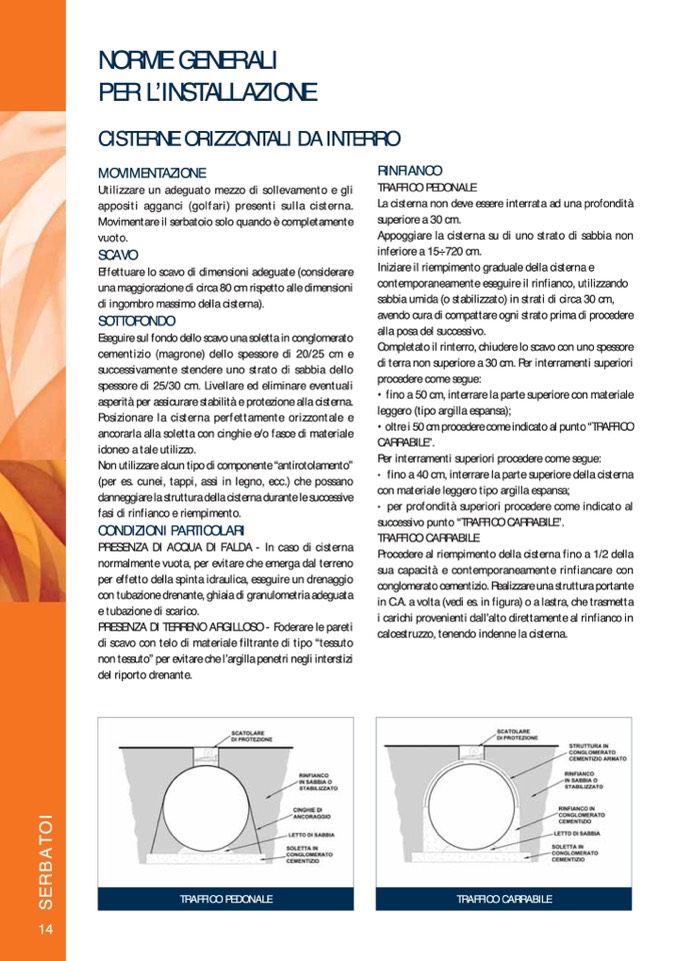

NORME GENERALI

PER L’INSTALLAZIONE

CISTERNE ORIZZONTALI DA INTERRO

MOVIMENTAZIONE

Utilizzare un adeguato mezzo di sollevamento e gli

appositi agganci (golfari) presenti sulla cisterna.

Movimentare il serbatoio solo quando è completamente

vuoto.

SCAVO

Effettuare lo scavo di dimensioni adeguate (considerare

una maggiorazione di circa 80 cm rispetto alle dimensioni

di ingombro massimo della cisterna).

SOTTOFONDO

Eseguire sul fondo dello scavo una soletta in conglomerato

cementizio (magrone) dello spessore di 20/25 cm e

successivamente stendere uno strato di sabbia dello

spessore di 25/30 cm. Livellare ed eliminare eventuali

asperità per assicurare stabilità e protezione alla cisterna.

Posizionare la cisterna perfettamente orizzontale e

ancorarla alla soletta con cinghie e/o fasce di materiale

idoneo a tale utilizzo.

Non utilizzare alcun tipo di componente “antirotolamento”

(per es. cunei, tappi, assi in legno, ecc.) che possano

danneggiare la struttura della cisterna durante le successive

fasi di rinfianco e riempimento.

CONDIZIONI PARTICOLARI

PRESENZA DI ACQUA DI FALDA - In caso di cisterna

normalmente vuota, per evitare che emerga dal terreno

per effetto della spinta idraulica, eseguire un drenaggio

con tubazione drenante, ghiaia di granulometria adeguata

e tubazione di scarico.

PRESENZA DI TERRENO ARGILLOSO - Foderare le pareti

di scavo con telo di materiale filtrante di tipo “tessuto

non tessuto” per evitare che l’argilla penetri negli interstizi

del riporto drenante.

RINFIANCO

TRAFFICO PEDONALE

La cisterna non deve essere interrata ad una profondità

superiore a 30 cm.

Appoggiare la cisterna su di uno strato di sabbia non

inferiore a 15÷720 cm.

Iniziare il riempimento graduale della cisterna e

contemporaneamente eseguire il rinfianco, utilizzando

sabbia umida (o stabilizzato) in strati di circa 30 cm,

avendo cura di compattare ogni strato prima di procedere

alla posa del successivo.

Completato il rinterro, chiudere lo scavo con uno spessore

di terra non superiore a 30 cm. Per interramenti superiori

procedere come segue:

• fino a 50 cm, interrare la parte superiore con materiale

leggero (tipo argilla espansa);

• oltre i 50 cm procedere come indicato al punto “TRAFFICO

CARRABILE”.

Per interramenti superiori procedere come segue:

• finoa40cm,interrarelapartesuperioredellacisterna

con materiale leggero tipo argilla espansa;

• per profondità superiori procedere come indicato al

successivo punto “TRAFFICO CARRABILE”.

TRAFFICO CARRABILE

Procedere al riempimento della cisterna fino a 1/2 della

sua capacità e contemporaneamente rinfiancare con

conglomerato cementizio. Realizzare una struttura portante

in C.A. a volta (vedi es. in figura) o a lastra, che trasmetta

i carichi provenienti dall’alto direttamente al rinfianco in

calcestruzzo, tenendo indenne la cisterna.

TRAFFICO PEDONALE

TRAFFICO CARRABILE
