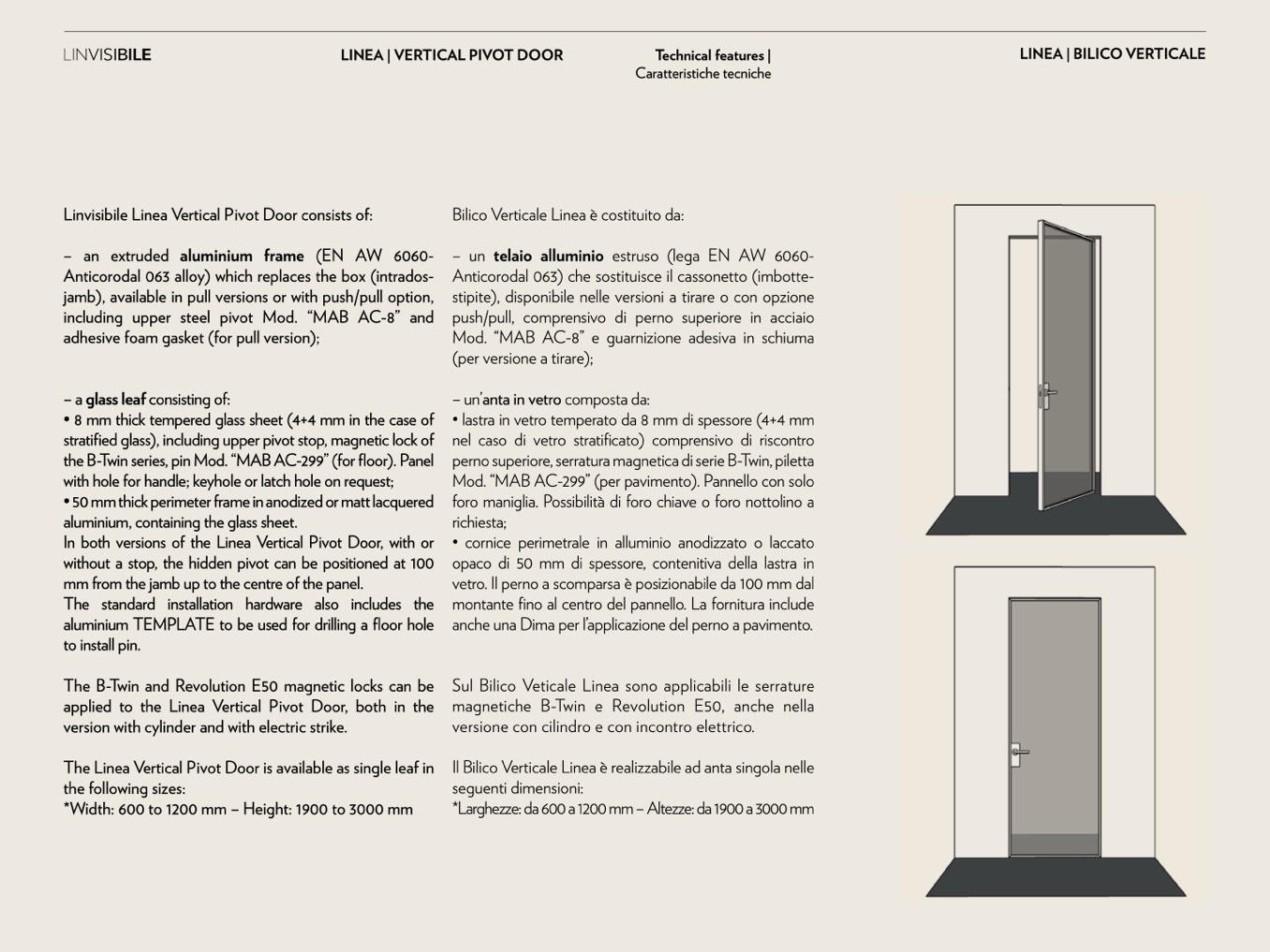

LINEA | ?????

LINEA | BILICO VERTICALE

LINEA | VERTICAL PIVOT DOOR

Technical features |

Linvisibile Linea Vertical Pivot Door consists of:

– an extruded aluminium frame (EN AW 6060-

Anticorodal 063 alloy) which replaces the box (intrados-

jamb), available in pull versions or with push/pull option,

including upper steel pivot Mod. “MAB AC-8” and

adhesive foam gasket (for pull version);

– a glass leaf consisting of:

• 8 mm thick tempered glass sheet (4+4 mm in the case of

stratified glass), including upper pivot stop, magnetic lock of

the B-Twin series, pin Mod. “MAB AC-299” (for floor). Panel

with hole for handle; keyhole or latch hole on request;

• 50 mm thick perimeter frame in anodized or matt lacquered

aluminium, containing the glass sheet.

In both versions of the Linea Vertical Pivot Door, with or

without a stop, the hidden pivot can be positioned at 100

mm from the jamb up to the centre of the panel.

The standard installation hardware also includes the

aluminium TEMPLATE to be used for drilling a floor hole

to install pin.

The B-Twin and Revolution E50 magnetic locks can be

applied to the Linea Vertical Pivot Door, both in the

version with cylinder and with electric strike.

The Linea Vertical Pivot Door is available as single leaf in

the following sizes:

*Width: 600 to 1200 mm – Height: 1900 to 3000 mm

Caratteristiche tecniche

Bilico Verticale Linea è costituito da:

– un telaio alluminio estruso (lega EN AW 6060-

Anticorodal 063) che sostituisce il cassonetto (imbotte-

stipite), disponibile nelle versioni a tirare o con opzione

push/pull, comprensivo di perno superiore in acciaio

Mod. “MAB AC-8” e guarnizione adesiva in schiuma

(per versione a tirare);

– un’anta in vetro composta da:

• lastra in vetro temperato da 8 mm di spessore (4+4 mm

nel caso di vetro stratificato) comprensivo di riscontro

perno superiore, serratura magnetica di serie B-Twin, piletta

Mod. “MAB AC-299” (per pavimento). Pannello con solo

foro maniglia. Possibilità di foro chiave o foro nottolino a

richiesta;

• cornice perimetrale in alluminio anodizzato o laccato

opaco di 50 mm di spessore, contenitiva della lastra in

vetro. Il perno a scomparsa è posizionabile da 100 mm dal

montante fino al centro del pannello. La fornitura include

anche una Dima per l’applicazione del perno a pavimento.

Sul Bilico Veticale Linea sono applicabili le serrature

magnetiche B-Twin e Revolution E50, anche nella

versione con cilindro e con incontro elettrico.

Il Bilico Verticale Linea è realizzabile ad anta singola nelle

seguenti dimensioni:

*Larghezze: da 600 a 1200 mm – Altezze: da 1900 a 3000 mm
