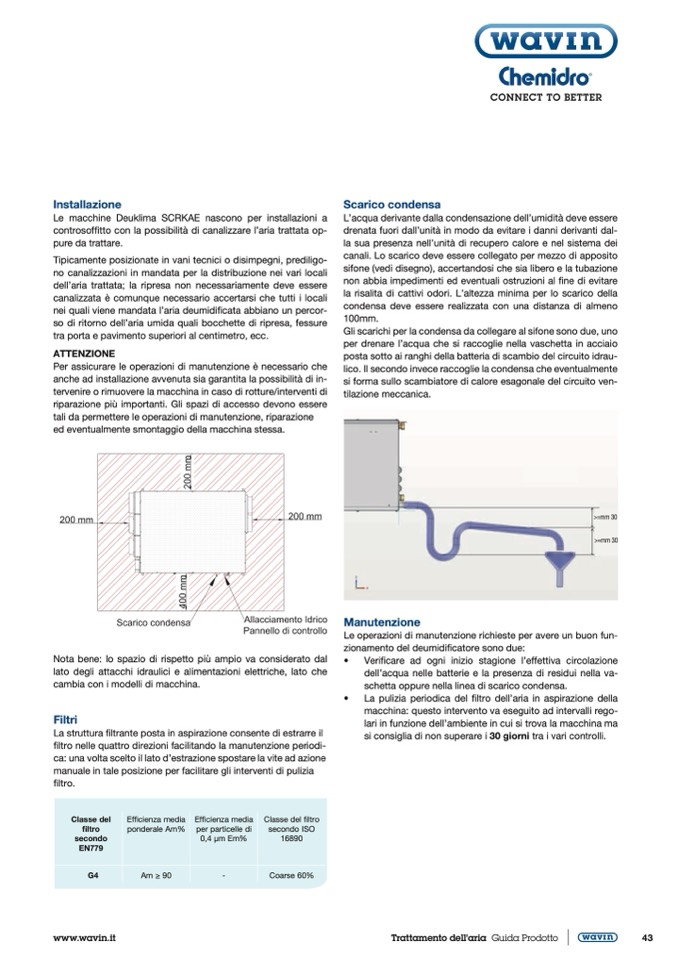

Installazione
Le macchine Deuklima SCRKAE nascono per installazioni a
controsoffitto con la possibilità di canalizzare l’aria trattata op-
pure da trattare.
Tipicamente posizionate in vani tecnici o disimpegni, prediligo-
no canalizzazioni in mandata per la distribuzione nei vari locali
dell’aria trattata; la ripresa non necessariamente deve essere
canalizzata è comunque necessario accertarsi che tutti i locali
nei quali viene mandata l’aria deumidi
ficata abbiano un percor-
so di ritorno dell’aria umida quali bocchette di ripresa, fessure
tra porta e pavimento superiori al centimetro, ecc.
ATTENZIONE
Per assicurare le operazioni di manutenzione
è necessario che
anche ad installazione avvenuta sia garantita la possibilità di in-
tervenire o rimuovere la macchina in caso di rotture/interventi di
riparazione più importanti. Gli spazi di accesso devono essere
tali da permettere le operazioni di manutenzione, riparazione
ed eventualmente smontaggio della macchina stessa.
Scarico condensa
L’acqua derivante dalla condensazione dell’umidità deve essere
drenata fuori dall’unità in modo da evitare i danni derivanti dal-
la sua presenza nell’unità di recupero calore e nel sistema dei
canali. Lo scarico deve essere collegato per mezzo di apposito
sifone (vedi disegno), accertandosi che sia libero e la tubazione
non abbia impedimenti ed eventuali ostruzioni al fine di evitare
la risalita di cattivi odori. L’altezza minima per lo scarico della
condensa deve essere realizzata con una distanza di almeno
100mm.
Gli scarichi per la condensa da collegare al sifone sono due, uno
per drenare l’acqua che si raccoglie nella vaschetta in acciaio
posta sotto ai ranghi della batteria di scambio del circuito idrau-
lico. Il secondo invece raccoglie la condensa che eventualmente
si forma sullo scambiatore di calore esagonale del circuito ven-
tilazione meccanica.
>=mm 30
>=mm 30
Manutenzione
Le operazioni di manutenzione richieste per avere un buon fun-
zionamento del deumidificatore sono due:
Nota bene: lo spazio di rispetto più ampio va considerato dal
lato degli attacchi idraulici e alimentazioni elettriche, lato che
cambia con i modelli di macchina.
Filtri
La struttura filtrante posta in aspirazione consente di estrarre il
filtro nelle quattro direzioni facilitando la manutenzione periodi-
ca: una volta scelto il lato d’estrazione spostare la vite ad azione
manuale in tale posizione per facilitare gli interventi di pulizia
filtro.
•
•
Verificare ad ogni inizio stagione l’effettiva circolazione
dell’acqua nelle batterie e la presenza di residui nella va-
schetta oppure nella linea di scarico condensa.
La pulizia periodica del filtro dell’aria in aspirazione della
macchina: questo intervento va eseguito ad intervalli rego-
lari in funzione dell’ambiente in cui si trova la macchina ma
si consiglia di non superare i 30 giorni tra i vari controlli.
Classe del
filtro
secondo
EN779
G4
Efficienza media
ponderale Am%
Efficienza media
per particelle di
0,4 μm Em%
Classe del filtro
secondo ISO
16890
www.wavin.it
Trattamento dell'aria Guida Prodotto
43
Am ≥ 90
-
Coarse 60%
