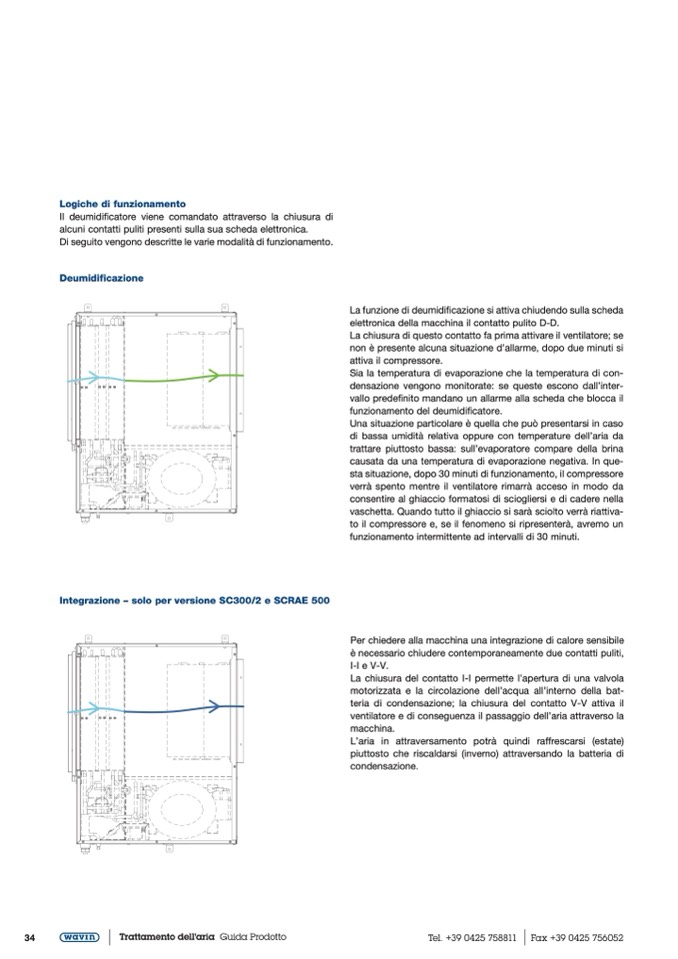

Logiche di funzionamento
Il deumidificatore viene comandato attraverso la chiusura di
alcuni contatti puliti presenti sulla sua scheda elettronica.
Di seguito vengono descritte le varie modalità di funzionamento.
Deumidificazione
Integrazione – solo per versione SC300/2 e SCRAE 500
La funzione di deumidificazione si attiva chiudendo sulla scheda
elettronica della macchina il contatto pulito D-D.
La chiusura di questo contatto fa prima attivare il ventilatore; se
non è presente alcuna situazione d’allarme, dopo due minuti si
attiva il compressore.
Sia la temperatura di evaporazione che la temperatura di con-
densazione vengono monitorate: se queste escono dall’inter-
vallo predefinito mandano un allarme alla scheda che blocca il
funzionamento del deumidificatore.
Una situazione particolare è quella che può presentarsi in caso
di bassa umidità relativa oppure con temperature dell’aria da
trattare piuttosto bassa: sull’evaporatore compare della brina
causata da una temperatura di evaporazione negativa. In que-
sta situazione, dopo 30 minuti di funzionamento, il compressore
verrà spento mentre il ventilatore rimarrà acceso in modo da
consentire al ghiaccio formatosi di sciogliersi e di cadere nella
vaschetta. Quando tutto il ghiaccio si sarà sciolto verrà riattiva-
to il compressore e, se il fenomeno si ripresenterà, avremo un
funzionamento intermittente ad intervalli di 30 minuti.
Per chiedere alla macchina una integrazione di calore sensibile
è necessario chiudere contemporaneamente due contatti puliti,
I-I e V-V.
La chiusura del contatto I-I permette l’apertura di una valvola
motorizzata e la circolazione dell’acqua all’interno della bat-
teria di condensazione; la chiusura del contatto V-V attiva il
ventilatore e di conseguenza il passaggio dell’aria attraverso la
macchina.
L’aria in attraversamento potrà quindi raffrescarsi (estate)
piuttosto che riscaldarsi (inverno) attraversando la batteria di
condensazione.
