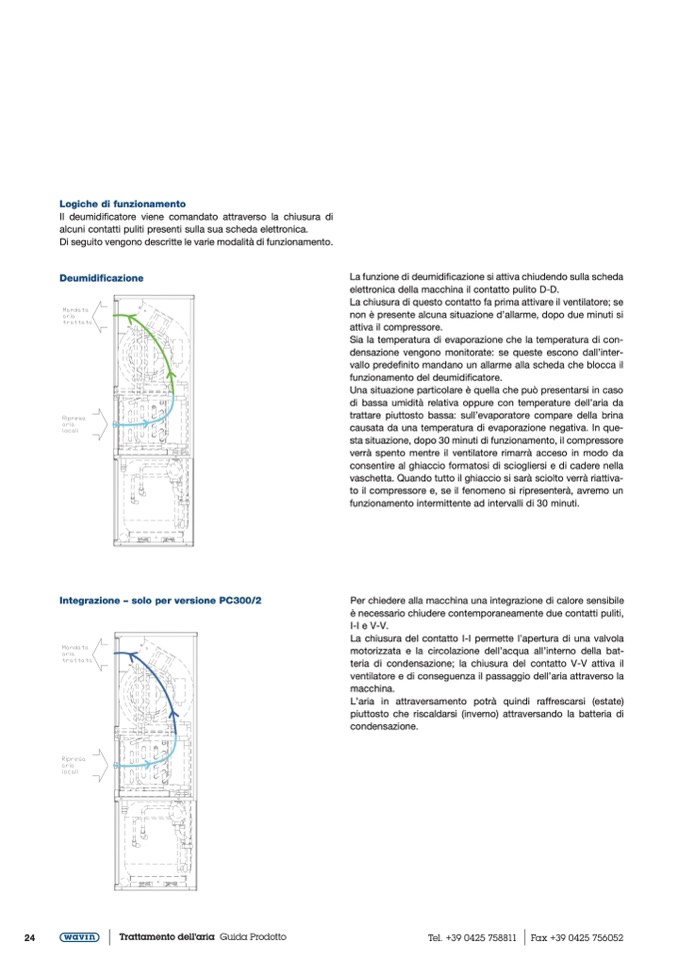

Logiche di funzionamento
Il deumidificatore viene comandato attraverso la chiusura di
alcuni contatti puliti presenti sulla sua scheda elettronica.
Di seguito vengono descritte le varie modalità di funzionamento.
Deumidificazione
La funzione di deumidificazione si attiva chiudendo sulla scheda
elettronica della macchina il contatto pulito D-D.
La chiusura di questo contatto fa prima attivare il ventilatore; se
non è presente alcuna situazione d’allarme, dopo due minuti si
attiva il compressore.
Sia la temperatura di evaporazione che la temperatura di con-
densazione vengono monitorate: se queste escono dall’inter-
vallo predefinito mandano un allarme alla scheda che blocca il
funzionamento del deumidificatore.
Una situazione particolare è quella che può presentarsi in caso
di bassa umidità relativa oppure con temperature dell’aria da
trattare piuttosto bassa: sull’evaporatore compare della brina
causata da una temperatura di evaporazione negativa. In que-
sta situazione, dopo 30 minuti di funzionamento, il compressore
verrà spento mentre il ventilatore rimarrà acceso in modo da
consentire al ghiaccio formatosi di sciogliersi e di cadere nella
vaschetta. Quando tutto il ghiaccio si sarà sciolto verrà riattiva-
to il compressore e, se il fenomeno si ripresenterà, avremo un
funzionamento intermittente ad intervalli di 30 minuti.
Per chiedere alla macchina una integrazione di calore sensibile
è necessario chiudere contemporaneamente due contatti puliti,
I-I e V-V.
La chiusura del contatto I-I permette l’apertura di una valvola
motorizzata e la circolazione dell’acqua all’interno della bat-
teria di condensazione; la chiusura del contatto V-V attiva il
ventilatore e di conseguenza il passaggio dell’aria attraverso la
macchina.
L’aria in attraversamento potrà quindi raffrescarsi (estate)
piuttosto che riscaldarsi (inverno) attraversando la batteria di
condensazione.
Integrazione – solo per versione PC300/2
