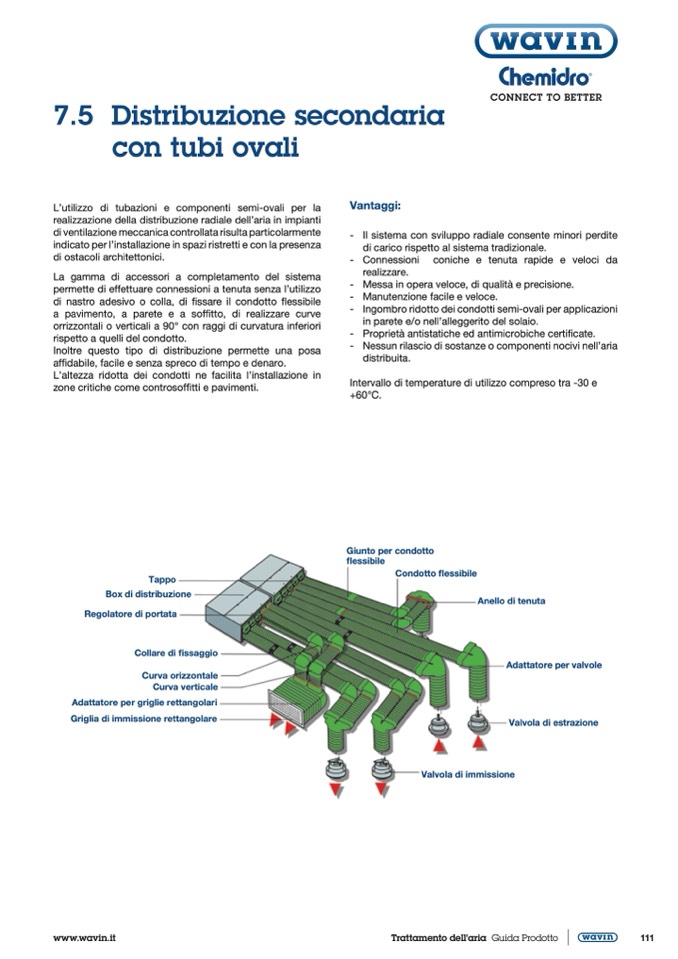

7.5 Distribuzione secondaria
con tubi ovali
L’utilizzo di tubazioni e componenti semi-ovali per la
realizzazione della distribuzione radiale dell’aria in impianti
di ventilazione meccanica controllata risulta particolarmente
indicato per l’installazione in spazi ristretti e con la presenza
di ostacoli architettonici.
La gamma di accessori a completamento del sistema
permette di effettuare connessioni a tenuta senza l’utilizzo
di nastro adesivo o colla, di fissare il condotto flessibile
a pavimento, a parete e a soffitto, di realizzare curve
orrizzontali o verticali a 90° con raggi di curvatura inferiori
rispetto a quelli del condotto.
Inoltre questo tipo di distribuzione permette una posa
affidabile, facile e senza spreco di tempo e denaro.
L’altezza ridotta dei condotti ne facilita l’installazione in
zone critiche come controsoffitti e pavimenti.
Vantaggi:
- Il sistema con sviluppo radiale consente minori perdite
di carico rispetto al sistema tradizionale.
- Connessioni coniche e tenuta rapide e veloci da
realizzare.
- Messa in opera veloce, di qualità e precisione.
- Manutenzione facile e veloce.
- Ingombro ridotto dei condotti semi-ovali per applicazioni
in parete e/o nell’alleggerito del solaio.
- Proprietà antistatiche ed antimicrobiche certificate.
- Nessun rilascio di sostanze o componenti nocivi nell’aria
distribuita.
Intervallo di temperature di utilizzo compreso tra -30 e
+60°C.
Tappo
Box di distribuzione
Regolatore di portata
Collare di fissaggio
Curva orizzontale
Curva verticale
Adattatore per griglie rettangolari
Griglia di immissione rettangolare
Giunto per condotto
flessibile
Condotto flessibile
www.wavin.it
Trattamento dell'aria Guida Prodotto
111
Valvola di immissione
Anello di tenuta
Adattatore per valvole
Valvola di estrazione
