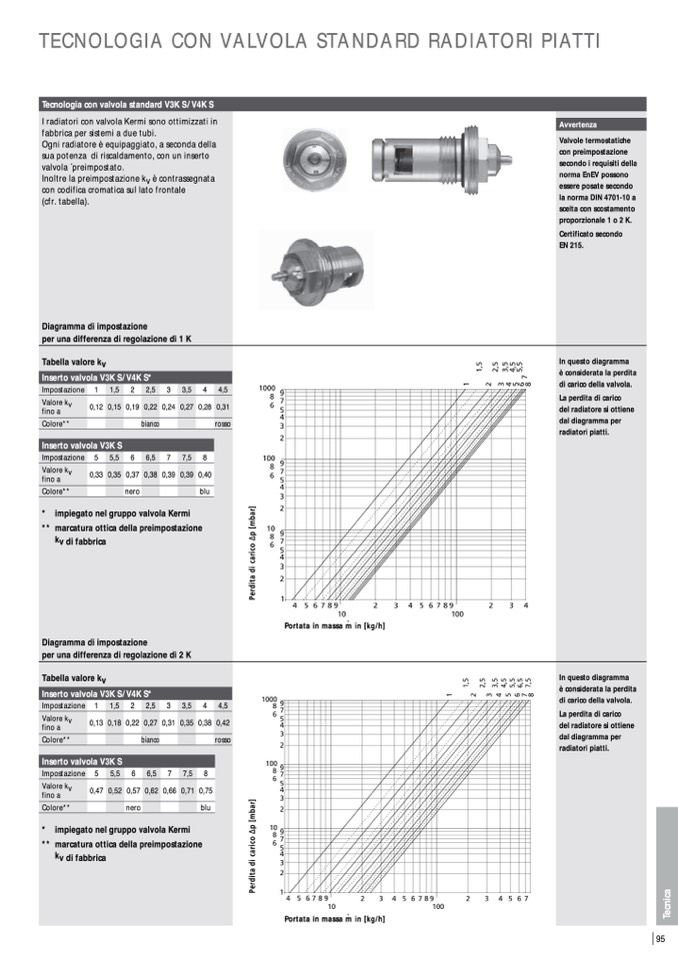

TECNOLOGIA CON VALVOLA STANDARD RADIATORI PIATTI
Tecnologia con valvola standard V3K S/V4K S
I radiatori con valvola Kermi sono ottimizzati in
fabbrica per sistemi a due tubi.
Ogni radiatore è equipaggiato, a seconda della
sua potenza di riscaldamento, con un inserto
valvola ́preimpostato.
Inoltre la preimpostazione kv è contrassegnata
con codifica cromatica sul lato frontale
(cfr. tabella).
Diagramma di impostazione
per una differenza di regolazione di 1 K
Tabella valore kv
Inserto valvola V3K S/V4K S*
Avvertenza
Valvole termostatiche
con preimpostazione
secondo i requisiti della
norma EnEV possono
essere posate secondo
la norma DIN 4701-10 a
scelta con scostamento
proporzionale 1 o 2 K.
Certificato secondo
EN 215.
In questo diagramma
è considerata la perdita
di carico della valvola.
La perdita di carico
del radiatore si ottiene
dal diagramma per
radiatori piatti.
Impostazione
Valore k
v
fino a
Colore**
Inserto valvola V3K S
Valore k
v
fino a
Impostazione 5
5,5
7,5
8
1
1,5
2
2,5
0,12 0,15 0,19 0,22 0,24 0,27 0,28 0,31
bianco
6
6,5
7
0,33 0,35 0,37 0,38 0,39 0,39 0,40
rosso
Colore**
nero
blu
* impiegato nel gruppo valvola Kermi
** marcatura ottica della preimpostazione
kv di fabbrica
Diagramma di impostazione
per una differenza di regolazione di 2 K
Tabella valore kv
Inserto valvola V3K S/V4K S*
•
Portata in massa m�����������
Impostazione
Valore k
v
fino a
Colore**
Inserto valvola V3K S
Valore k
v
fino a
In questo diagramma
è considerata la perdita
di carico della valvola.
La perdita di carico
del radiatore si ottiene
dal diagramma per
radiatori piatti.
Impostazione 5
5,5
7,5
8
1
1,5
2
2,5
3
0,13 0,18 0,22 0,27 0,31 0,35 0,38 0,42
bianco
6
6,5
7
0,47 0,52 0,57 0,62 0,66 0,71 0,75
rosso
Colore**
nero
blu
* impiegato nel gruppo valvola Kermi
** marcatura ottica della preimpostazione
kv di fabbrica
3
3,5
4
4,5
3,5
4
4,5
•
Portata in massa m�����������
T
e
c
n
i
c
a
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
95
