74

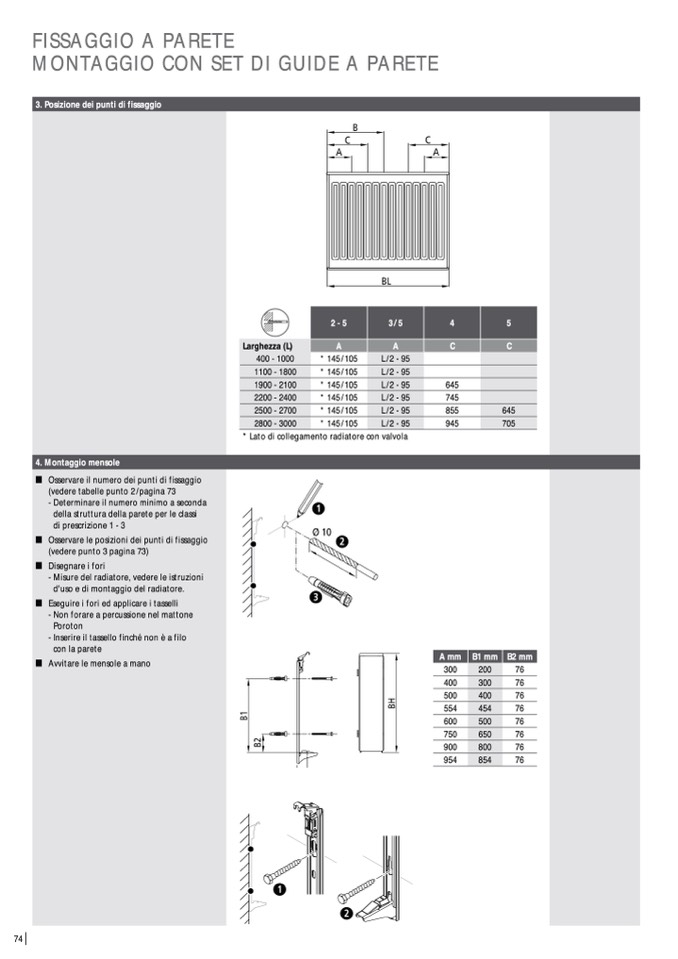

FISSAGGIO A PARETE
MONTAGGIO CON SET DI GUIDE A PARETE
3. Posizione dei punti di fissaggio
4. Montaggio mensole
W Osservareilnumerodeipuntidifissaggio
(vedere tabelle punto 2/pagina 73
- Determinare il numero minimo a seconda
della struttura della parete per le classi
di prescrizione 1 - 3
W Osservareleposizionideipuntidifissaggio
(vedere punto 3 pagina 73)
W Disegnareifori
- Misure del radiatore, vedere le istruzioni
d'uso e di montaggio del radiatore.
W Eseguireiforiedapplicareitasselli
- Non forare a percussione nel mattone
Poroton
- Inserire il tassello finché non è a filo
con la parete
W Avvitarelemensoleamano
Amm B1mm B2mm
300
200
76
400
300
76
500
400
76
554
454
76
600
500
76
750
650
76
900
800
76
954
854
76
Larghezza (L)
400 - 1000
1100 - 1800
1900 - 2100
2200 - 2400
2500 - 2700
2800 - 3000
A
A
* 145 / 105
L/2- 95
* 145 / 105
L/2- 95
C
C
2-5
3/5
4
5
* 145 / 105
* 145 / 105
* 145 / 105
* 145 / 105
L/2- 95
645
L/2- 95
745
L/2- 95
* Lato di collegamento radiatore con valvola
L/2- 95
855
645
945
705
