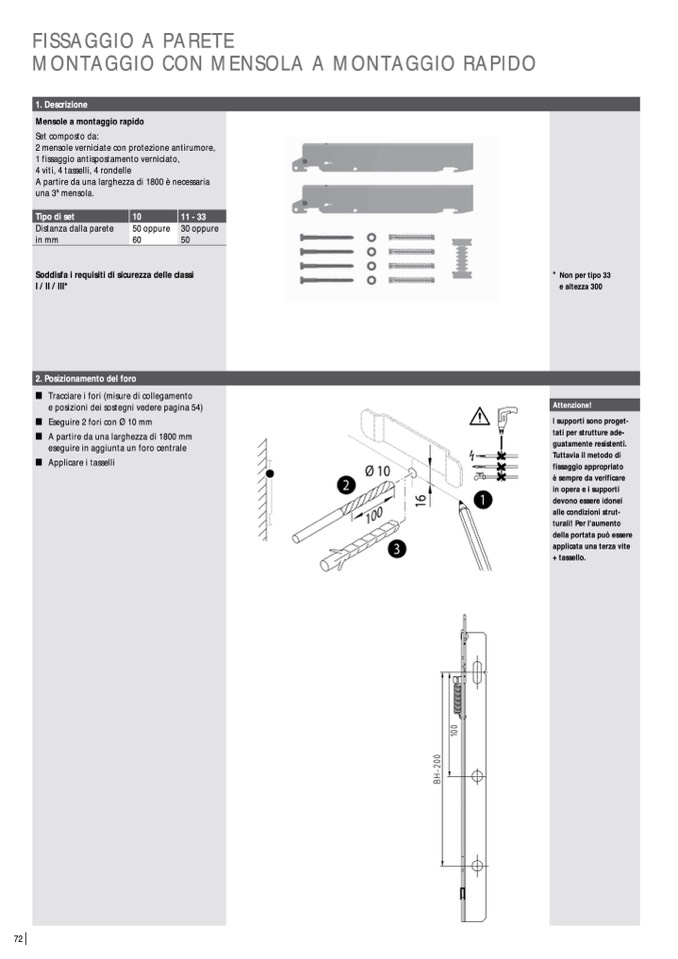

FISSAGGIO A PARETE

MONTAGGIO CON MENSOLA A MONTAGGIO RAPIDO

1. Descrizione

Mensole a montaggio rapido

Set composto da:

2 mensole verniciate con protezione antirumore,

1 fissaggio antispostamento verniciato,

4 viti, 4 tasselli, 4 rondelle

A partire da una larghezza di 1800 è necessaria

una 3a mensola.

Tipo di set

Distanza dalla parete

inmm

10

11 - 33

50 oppure

60

30 oppure

50

Soddisfa i requisiti di sicurezza delle classi

I / II / III*

* Non per tipo 33

e altezza 300

2. Posizionamento del foro

W Tracciareifori(misuredicollegamento

e posizioni dei sostegni vedere pagina 54)

W Eseguire2foriconØ10mm

W Apartiredaunalarghezzadi1800mm

eseguire in aggiunta un foro centrale

W Applicareitasselli

Attenzione!

I supporti sono proget-

tati per strutture ade-

guatamente resistenti.

Tuttavia il metodo di

fissaggio appropriato

è sempre da verificare

in opera e i supporti

devono essere idonei

alle condizioni strut-

turali! Per l'aumento

della portata può essere

applicata una terza vite

+ tassello.

72
