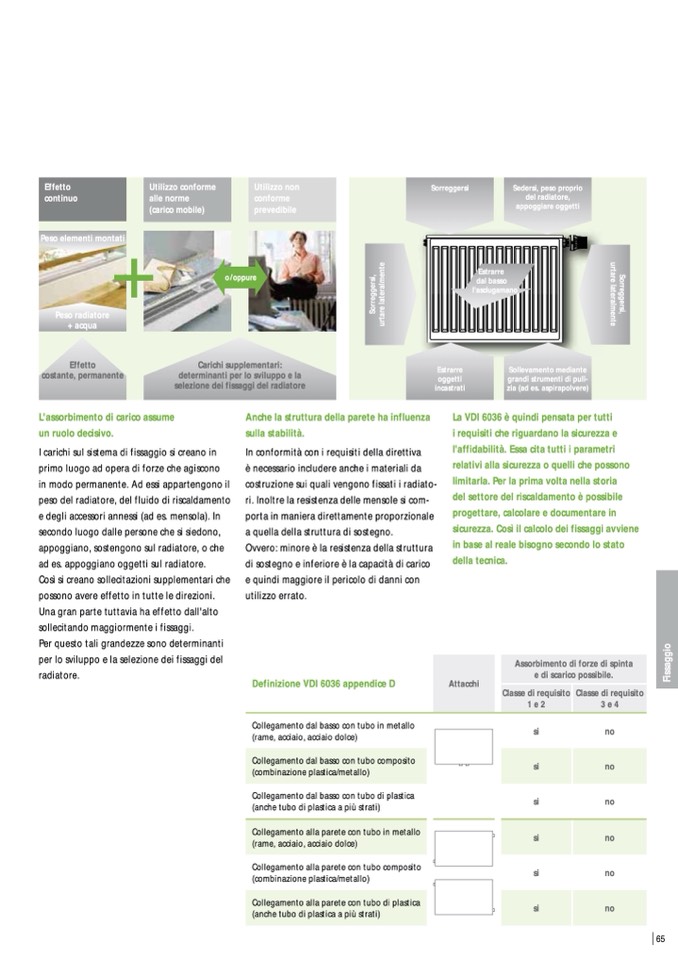

Effetto
continuo
Peso elementi montati
Peso radiatore
+ acqua
Effetto
costante, permanente
Utilizzo conforme
alle norme
(carico mobile)
o /oppure
Carichi supplementari:
determinanti per lo sviluppo e la
selezione dei fissaggi del radiatore
Utilizzo non
conforme
prevedibile
Sorreggersi
Sedersi, peso proprio
del radiatore,
appoggiare oggetti
Estrarre
dal basso
l'asciugamano
Sollevamento mediante
grandi strumenti di puli-
zia (ad es. aspirapolvere)
Estrarre
oggetti
incastrati
L'assorbimento di carico assume
un ruolo decisivo.
I carichi sul sistema di fissaggio si creano in
primo luogo ad opera di forze che agiscono
in modo permanente. Ad essi appartengono il
peso del radiatore, del fluido di riscaldamento
e degli accessori annessi (ad es. mensola). In
secondo luogo dalle persone che si siedono,
appoggiano, sostengono sul radiatore, o che
ad es. appoggiano oggetti sul radiatore.
Così si creano sollecitazioni supplementari che
possono avere effetto in tutte le direzioni.
Una gran parte tuttavia ha effetto dall'alto
sollecitando maggiormente i fissaggi.
Per questo tali grandezze sono determinanti
per lo sviluppo e la selezione dei fissaggi del
radiatore.
Anche la struttura della parete ha influenza
sulla stabilità.
In conformità con i requisiti della direttiva
è necessario includere anche i materiali da
costruzione sui quali vengono fissati i radiato-
ri. Inoltre la resistenza delle mensole si com-
porta in maniera direttamente proporzionale
a quella della struttura di sostegno.
Ovvero: minore è la resistenza della struttura
di sostegno e inferiore è la capacità di carico
e quindi maggiore il pericolo di danni con
utilizzo errato.
Definizione VDI 6036 appendice D
La VDI 6036 è quindi pensata per tutti
i requisiti che riguardano la sicurezza e
l'affidabilità. Essa cita tutti i parametri
relativi alla sicurezza o quelli che possono
limitarla. Per la prima volta nella storia
del settore del riscaldamento è possibile
progettare, calcolare e documentare in
sicurezza. Così il calcolo dei fissaggi avviene
in base al reale bisogno secondo lo stato
della tecnica.
Collegamento dal basso con tubo in metallo
(rame, acciaio, acciaio dolce)
Collegamento dal basso con tubo composito
(combinazione plastica/metallo)
Collegamento dal basso con tubo di plastica
(anche tubo di plastica a più strati)
Attacchi
Assorbimento di forze di spinta
e di scarico possibile.
Classe di requisito
1e2
si
Classe di requisito
3e4
si
no
no
si
no
Collegamento alla parete con tubo in metallo
(rame, acciaio, acciaio dolce)
Collegamento alla parete con tubo composito
(combinazione plastica/metallo)
Collegamento alla parete con tubo di plastica
(anche tubo di plastica a più strati)
si
si
no
si
no
no
65
