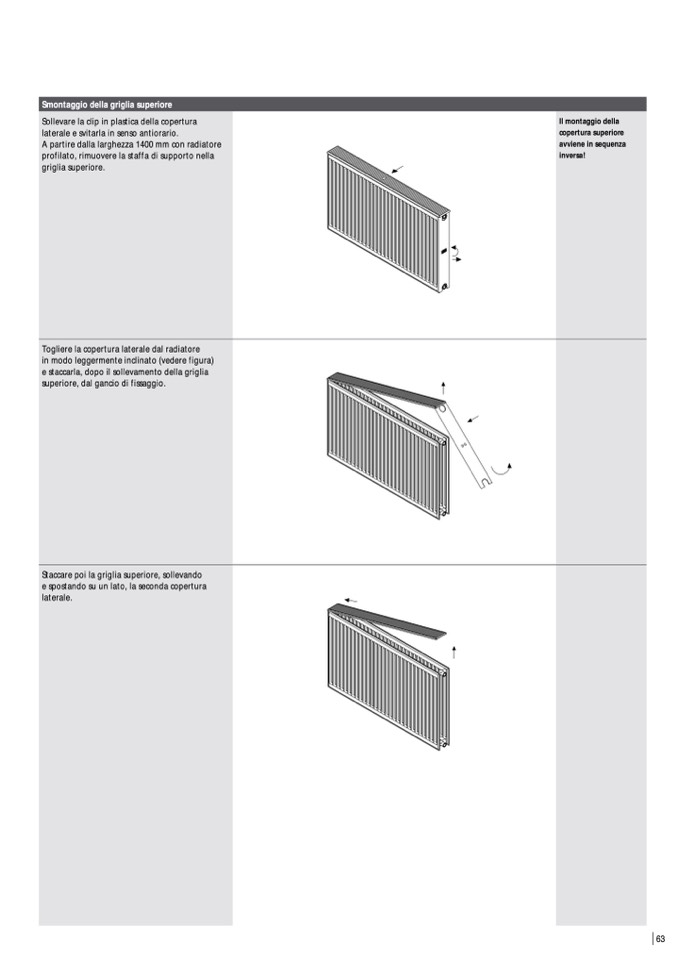

Smontaggio della griglia superiore

Sollevare la clip in plastica della copertura

laterale e svitarla in senso antiorario.

A partire dalla larghezza 1400 mm con radiatore

profilato, rimuovere la staffa di supporto nella

griglia superiore.

Il montaggio della

copertura superiore

avviene in sequenza

inversa!

Togliere la copertura laterale dal radiatore

in modo leggermente inclinato (vedere figura)

e staccarla, dopo il sollevamento della griglia

superiore, dal gancio di fissaggio.

Staccare poi la griglia superiore, sollevando

e spostando su un lato, la seconda copertura

laterale.

63
