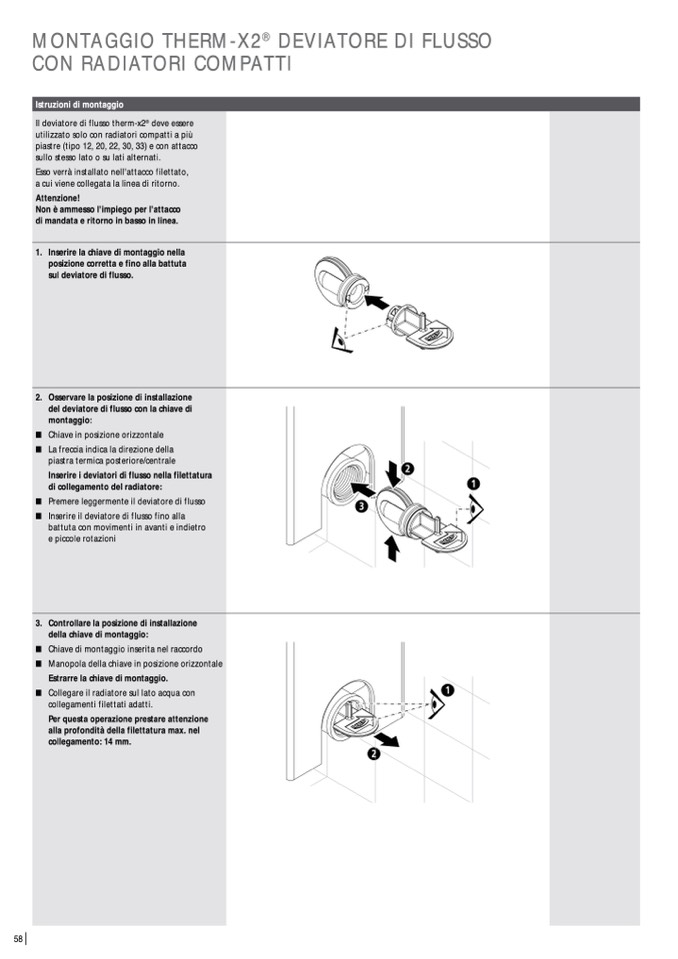

MONTAGGIO THERM-X2
®
DEVIATORE DI FLUSSO
CON RADIATORI COMPATTI
Istruzioni di montaggio
Il deviatore di flusso therm-x2
®
deve essere
utilizzato solo con radiatori compatti a più
piastre (tipo 12, 20, 22, 30, 33) e con attacco
sullo stesso lato o su lati alternati.
Esso verrà installato nell'attacco filettato,
a cui viene collegata la linea di ritorno.
Attenzione!
Non è ammesso l'impiego per l'attacco
di mandata e ritorno in basso in linea.
1. Inserire la chiave di montaggio nella
posizione corretta e fino alla battuta
sul deviatore di flusso.
2. Osservare la posizione di installazione
del deviatore di flusso con la chiave di
montaggio:
W Chiave in posizione orizzontale
W La freccia indica la direzione della
piastra termica posteriore/centrale
Inserire i deviatori di flusso nella filettatura
di collegamento del radiatore:
W Premere leggermente il deviatore di flusso
W Inserire il deviatore di flusso fino alla
battuta con movimenti in avanti e indietro
e piccole rotazioni
3. Controllare la posizione di installazione
della chiave di montaggio:
W Chiave di montaggio inserita nel raccordo
W Manopola della chiave in posizione orizzontale
Estrarre la chiave di montaggio.
W Collegare il radiatore sul lato acqua con
collegamenti filettati adatti.
Per questa operazione prestare attenzione
alla profondità della filettatura max. nel
collegamento: 14 mm.
