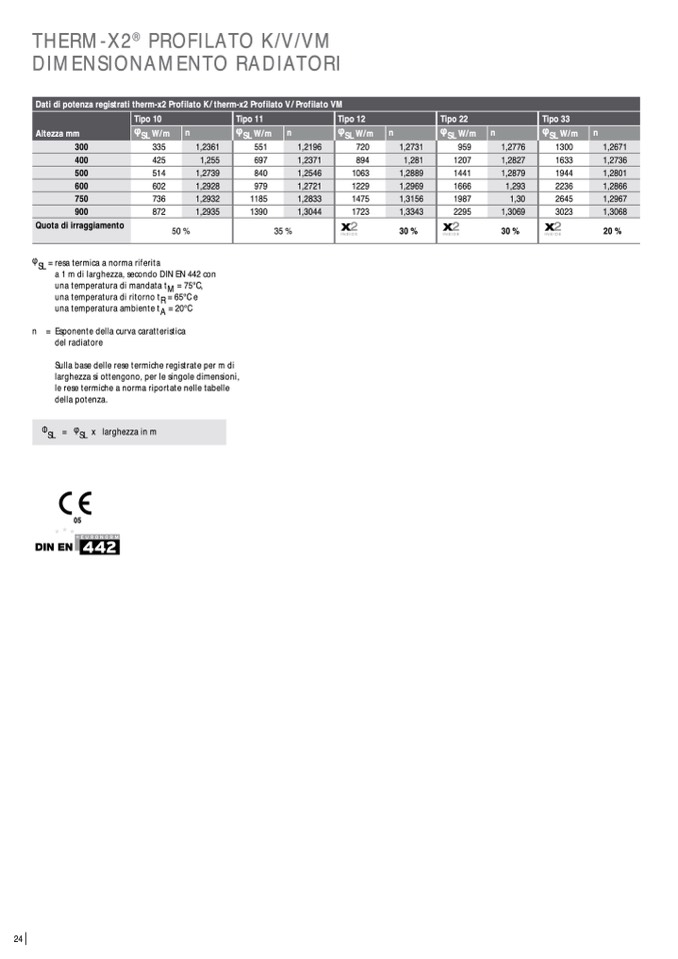

THERM-X2

®

PROFILATO K/V/VM

DIMENSIONAMENTO RADIATORI

Dati di potenza registrati therm-x2 Profilato K/therm-x2 Profilato V/Profilato VM

Tipo 10

Tipo 11

Tipo 12

Tipo 22

Tipo 33

Altezza mm

φ

SL W/m

n

φ

SL W/m

n

φ

SL W/m

n

φ

SL W/m

n

φ

SL W/m

n

300

335

1,2361

551

1,2196

720

1,2731

959

1,2776

1300

1,2671

400

425

1,255

697

1,2371

894

1,281

1207

1,2827

1633

1,2736

500

514

1,2739

840

1,2546

1063

1,2889

1441

1,2879

1944

1,2801

600

602

1,2928

979

1,2721

1229

1,2969

1666

1,293

2236

1,2866

750

736

1,2932

1185

1,2833

1475

1,3156

1987

1,30

2645

1,2967

900

872

1,2935

1390

1,3044

1723

1,3343

2295

1,3069

3023

1,3068

Quota di irraggiamento

50%

35%

30 %

30 %

20 %

φ

SL

= resa termica a norma riferita

a 1 m di larghezza, secondo DIN EN 442 con

una temperatura di mandata t

M

= 75°C,

una temperatura di ritorno t

R

= 65°C e

una temperatura ambiente t

A

= 20°C

n

= Esponente della curva caratteristica

del radiatore

Sulla base delle rese termiche registrate per m di

larghezza si ottengono, per le singole dimensioni,

le rese termiche a norma riportate nelle tabelle

della potenza.

Φ

SL

=

φ

SL

x larghezza in m
