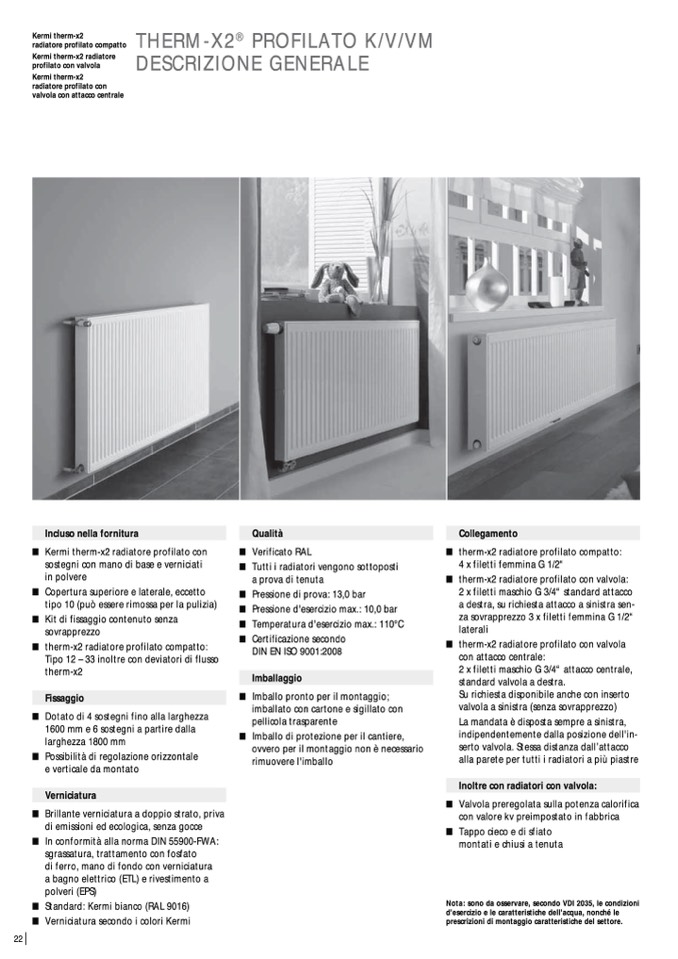

radiatore profilato compatto
Kermi therm-x2
THERM-X2
®
PROFILATO K/V/VM
Kermi therm-x2 radiatore
profilato con valvola
Kermi therm-x2
radiatore profilato con
valvola con attacco centrale
DESCRIZIONE GENERALE
Incluso nella fornitura
W Kermi therm-x2 radiatore profilato con
sostegni con mano di base e verniciati
in polvere
W Copertura superiore e laterale, eccetto
tipo 10 (può essere rimossa per la pulizia)
W Kitdifissaggiocontenutosenza
sovrapprezzo
W therm-x2radiatoreprofilatocompatto:
Tipo 12 – 33 inoltre con deviatori di flusso
therm-x2
Fissaggio
W Dotatodi4sostegnifinoallalarghezza
1600 mm e 6 sostegni a partire dalla
larghezza 1800 mm
W Possibilitàdiregolazioneorizzontale
e verticale da montato
Verniciatura
W Brillanteverniciaturaadoppiostrato,priva
di emissioni ed ecologica, senza gocce
W InconformitàallanormaDIN55900-FWA:
sgrassatura, trattamento con fosfato
di ferro, mano di fondo con verniciatura
a bagno elettrico (ETL) e rivestimento a
polveri (EPS)
W Standard:Kermibianco(RAL9016)
W Verniciatura secondo i colori Kermi
Qualità
W Verificato RAL
W Tutti i radiatori vengono sottoposti
a prova di tenuta
W Pressione di prova: 13,0 bar
W Pressione d'esercizio max.: 10,0 bar
W Temperaturad'eserciziomax.:110°C
W Certificazionesecondo
DIN EN ISO 9001:2008
Imballaggio
W Imballoprontoperilmontaggio;
imballato con cartone e sigillato con
pellicola trasparente
W Imballodiprotezioneperilcantiere,
ovvero per il montaggio non è necessario
rimuovere l'imballo
Collegamento
W therm-x2 radiatore profilato compatto:
4 x filetti femmina G 1/2“
W therm-x2 radiatore profilato con valvola:
2 x filetti maschio G 3/4“ standard attacco
a destra, su richiesta attacco a sinistra sen-
za sovrapprezzo 3 x filetti femmina G 1/2“
laterali
W therm-x2radiatoreprofilatoconvalvola
con attacco centrale:
2 x filetti maschio G 3/4“ attacco centrale,
standard valvola a destra.
Su richiesta disponibile anche con inserto
valvola a sinistra (senza sovrapprezzo)
La mandata è disposta sempre a sinistra,
indipendentemente dalla posizione dell'in-
serto valvola. Stessa distanza dall’attacco
alla parete per tutti i radiatori a più piastre
Inoltre con radiatori con valvola:
W Valvolapreregolatasullapotenzacalorifica
con valore kv preimpostato in fabbrica
W Tappociecoedisfiato
montati e chiusi a tenuta
Nota: sono da osservare, secondo VDI 2035, le condizioni
d'esercizio e le caratteristiche dell'acqua, nonché le
prescrizioni di montaggio caratteristiche del settore.
22
