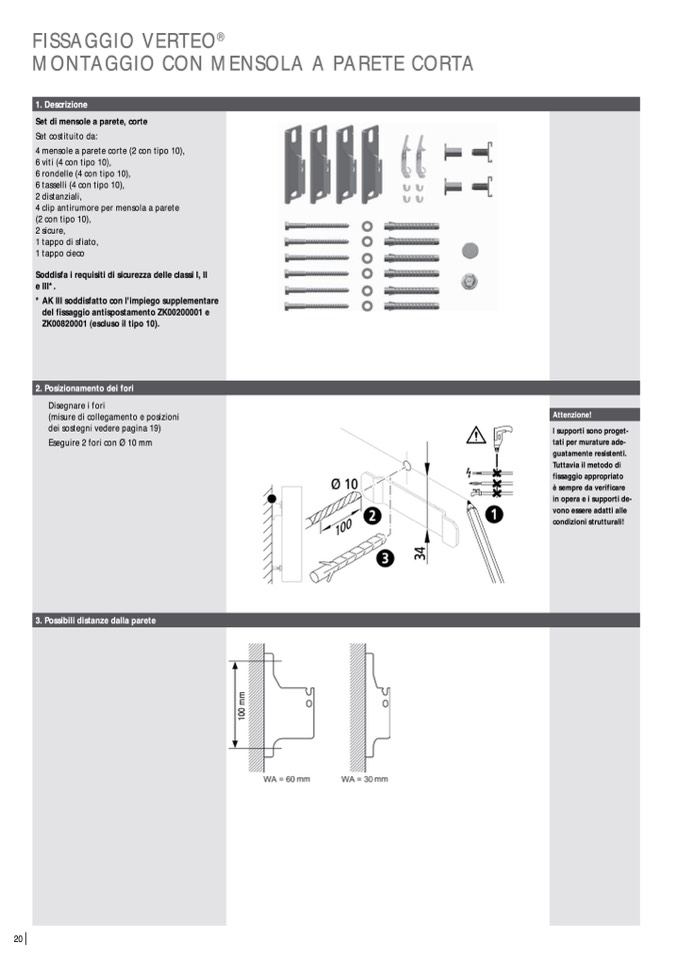

FISSAGGIO VERTEO

®

MONTAGGIO CON MENSOLA A PARETE CORTA

1. Descrizione

Set di mensole a parete, corte

Set costituito da:

4 mensole a parete corte (2 con tipo 10),

6 viti (4 con tipo 10),

6 rondelle (4 con tipo 10),

6 tasselli (4 con tipo 10),

2 distanziali,

4 clip antirumore per mensola a parete

(2 con tipo 10),

2 sicure,

1 tappo di sfiato,

1 tappo cieco

Soddisfa i requisiti di sicurezza delle classi I, II

e III*.

* AK III soddisfatto con l'impiego supplementare

del fissaggio antispostamento ZK00200001 e

ZK00820001 (escluso il tipo 10).

2. Posizionamento dei fori

Disegnare i fori

(misure di collegamento e posizioni

dei sostegni vedere pagina 19)

Eseguire 2 fori con Ø 10 mm

Attenzione!

I supporti sono proget-

tati per murature ade-

guatamente resistenti.

Tuttavia il metodo di

fissaggio appropriato

è sempre da verificare

in opera e i supporti de-

vono essere adatti alle

condizioni strutturali!

Ø 10

3

2

1

3. Possibili distanze dalla parete

20

100

1

0

0

m

m

3

4
