10

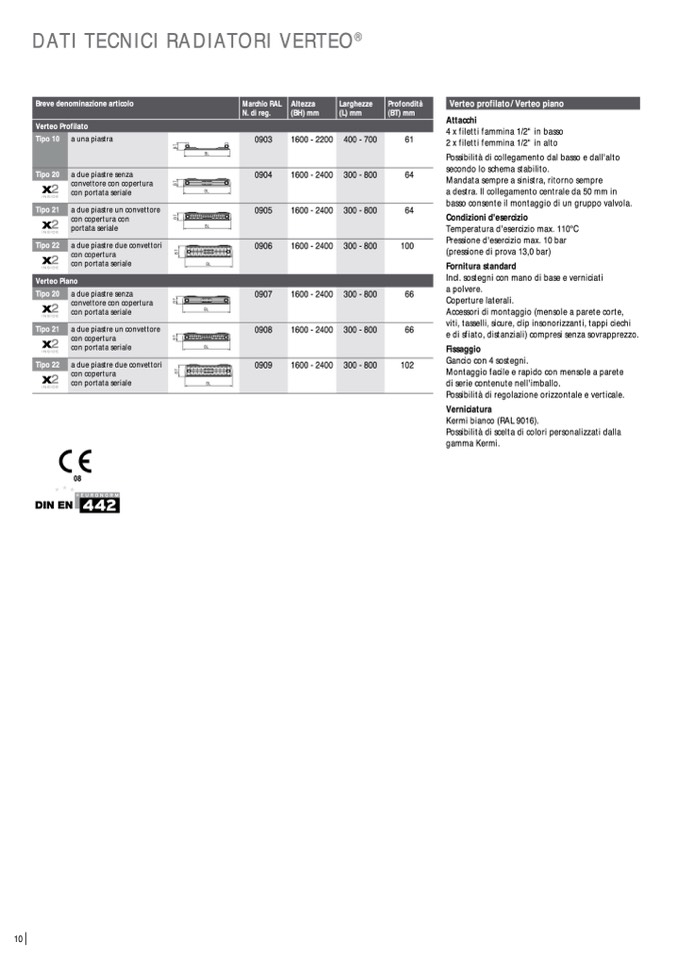

DATI TECNICI RADIATORI VERTEO

®

Breve denominazione articolo

Verteo Profilato

Marchio RAL

N. di reg.

0903

0904

0905

0906

0907

0908

0909

Altezza

(BH) mm

1600 - 2200

1600 - 2400

1600 - 2400

1600 - 2400

1600 - 2400

1600 - 2400

1600 - 2400

Larghezze

(L) mm

400 - 700

300 - 800

300 - 800

300 - 800

300 - 800

300 - 800

300 - 800

Profondità

(BT) mm

61

64

64

100

66

66

102

Verteo profilato / Verteo piano

Attacchi

4 x filetti fammina 1/2“ in basso

2 x filetti femmina 1/2“ in alto

Possibilità di collegamento dal basso e dall'alto

secondo lo schema stabilito.

Mandata sempre a sinistra, ritorno sempre

a destra. Il collegamento centrale da 50 mm in

basso consente il montaggio di un gruppo valvola.

Condizioni d'esercizio

Temperatura d'esercizio max. 110°C

Pressione d'esercizio max. 10 bar

(pressione di prova 13,0 bar)

Fornitura standard

Incl. sostegni con mano di base e verniciati

a polvere.

Coperture laterali.

Accessori di montaggio (mensole a parete corte,

viti, tasselli, sicure, clip insonorizzanti, tappi ciechi

e di sfiato, distanziali) compresi senza sovrapprezzo.

Fissaggio

Gancio con 4 sostegni.

Montaggio facile e rapido con mensole a parete

di serie contenute nell'imballo.

Possibilità di regolazione orizzontale e verticale.

Verniciatura

Kermi bianco (RAL 9016).

Possibilità di scelta di colori personalizzati dalla

gamma Kermi.

Tipo 10

Tipo 20

Tipo 21

Tipo 22

a una piastra

a due piastre senza

convettore con copertura

con portata seriale

a due piastre un convettore

con copertura con

portata seriale

a due piastre due convettori

con copertura

con portata seriale

Verteo Piano

Tipo 20

Tipo 21

Tipo 22

a due piastre senza

convettore con copertura

con portata seriale

a due piastre un convettore

con copertura

con portata seriale

a due piastre due convettori

con copertura

con portata seriale

08
