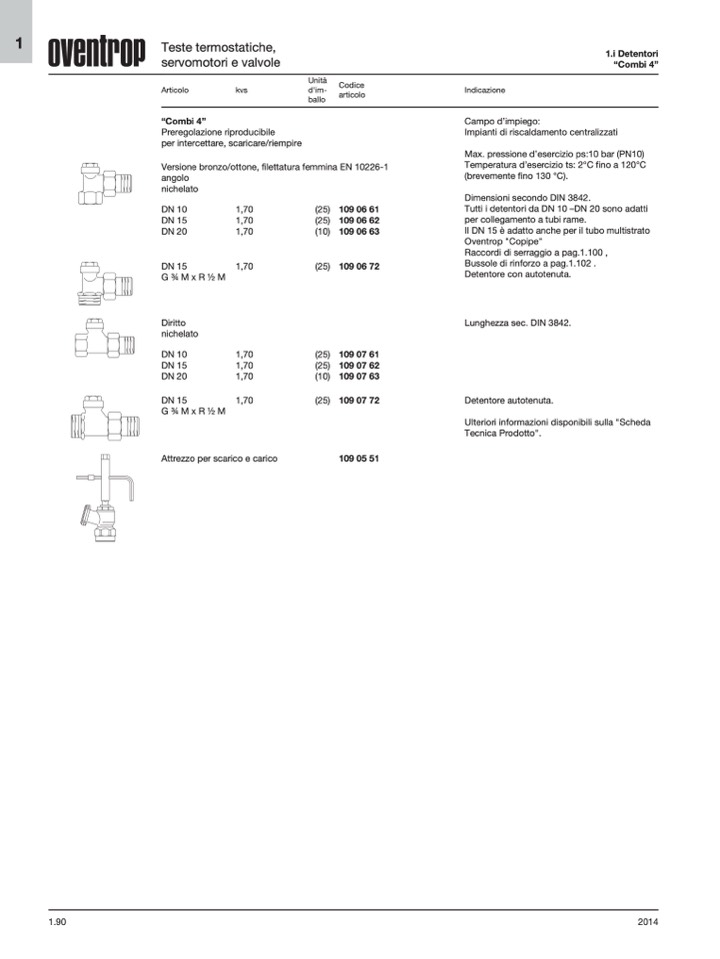

1

Teste termostatiche,

servomotori e valvole

Articolo

kvs

“Combi 4”

Preregolazione riproducibile

per intercettare, scaricare/riempire

Versione bronzo/ottone, filettatura femmina EN 10226-1

angolo

nichelato

1.i Detentori

“Combi 4”

Campo d’impiego:

Impianti di riscaldamento centralizzati

Max. pressione d’esercizio ps:10 bar (PN10)

Temperatura d’esercizio ts: 2°C fino a 120°C

(brevemente fino 130 °C).

Dimensioni secondo DIN 3842.

Tutti i detentori da DN 10 –DN 20 sono adatti

per collegamento a tubi rame.

Il DN 15 è adatto anche per il tubo multistrato

Oventrop "Copipe"

Raccordi di serraggio a pag.1.100 ,

Bussole di rinforzo a pag.1.102 .

Detentore con autotenuta.

Lunghezza sec. DIN 3842.

Detentore autotenuta.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

DN 10

DN 15

DN 20

DN 15

G 3⁄4 Mx R1⁄2 M

Diritto

nichelato

DN 10

DN 15

DN 20

DN 15

G 3⁄4 Mx R1⁄2 M

1,70

1,70

1,70

1,70

1,70

1,70

1,70

1,70

(25)

(25)

(10)

(25)

(25)

(25)

(10)

(25)

109 06 61

109 06 62

109 06 63

109 06 72

109 07 61

109 07 62

109 07 63

109 07 72

109 05 51

Unità

Codice

Indicazione

d'im-

articolo

ballo

Attrezzo per scarico e carico

1.90

2014
