6
* relativo attacco pompa
„Optibal“ Valvole a sfera
Le altezze corrispondono alle valvole a sfera
per circolatori „Optibal P“
Conforme alla normativa per il risparmio
energetico (EnEV 2009) app. 5, Tabella 1, riga
5.
6.102
2014

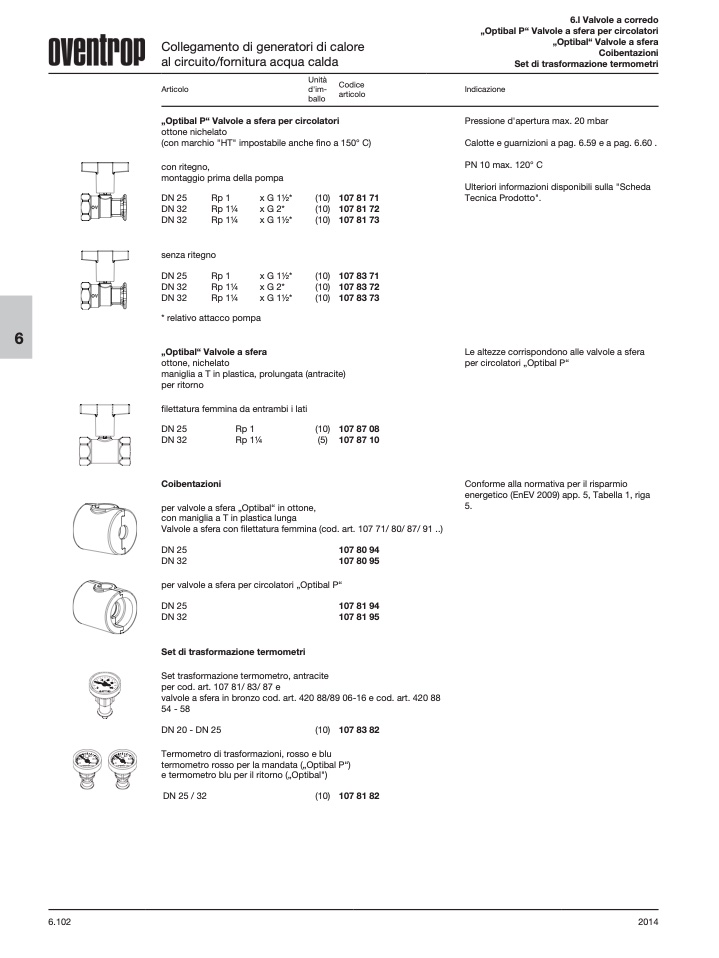

Collegamento di generatori di calore
al circuito/fornitura acqua calda
6.l Valvole a corredo
„Optibal P“ Valvole a sfera per circolatori
„Optibal“ Valvole a sfera
Coibentazioni
Set di trasformazione termometri
Indicazione
Pressione d'apertura max. 20 mbar
Calotte e guarnizioni a pag. 6.59 e a pag. 6.60 .
PN 10 max. 120° C
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Unità
Articolo
d'im-
ballo
Codice
articolo
„Optibal P“ Valvole a sfera per circolatori
ottone nichelato
(con marchio "HT" impostabile anche fino a 150° C)
con ritegno,
montaggio prima della pompa
DN 25
DN 32
DN 32
Rp 1
Rp 11⁄4
Rp 11⁄4
x G 11⁄2*
x G 2*
x G 11⁄2*
x G 11⁄2*
x G 2*
x G 11⁄2*
(10) 107 81 71
(10) 107 81 72
(10) 107 81 73
(10) 107 83 71
(10) 107 83 72
(10) 107 83 73
senza ritegno
DN 25
DN 32
DN 32
Rp 1
Rp 11⁄4
Rp 11⁄4
ottone, nichelato
maniglia a T in plastica, prolungata (antracite)
per ritorno
filettatura femmina da entrambi i lati
DN 25
DN 32
Coibentazioni
Rp 1
Rp 11⁄4
(10) 107 87 08
(5) 107 87 10
per valvole a sfera „Optibal“ in ottone,
con maniglia a T in plastica lunga
Valvole a sfera con filettatura femmina (cod. art. 107 71/ 80/ 87/ 91 ..)
DN 25
107 80 94
DN 32
107 80 95
per valvole a sfera per circolatori „Optibal P“
DN 25
107 81 94
DN 32
107 81 95
Set di trasformazione termometri
Set trasformazione termometro, antracite
per cod. art. 107 81/ 83/ 87 e
valvole a sfera in bronzo cod. art. 420 88/89 06-16 e cod. art. 420 88
54 - 58
DN 20 - DN 25
(10) 107 83 82
Termometro di trasformazioni, rosso e blu
termometro rosso per la mandata („Optibal P“)
e termometro blu per il ritorno („Optibal")
DN 25 / 32
(10) 107 81 82
