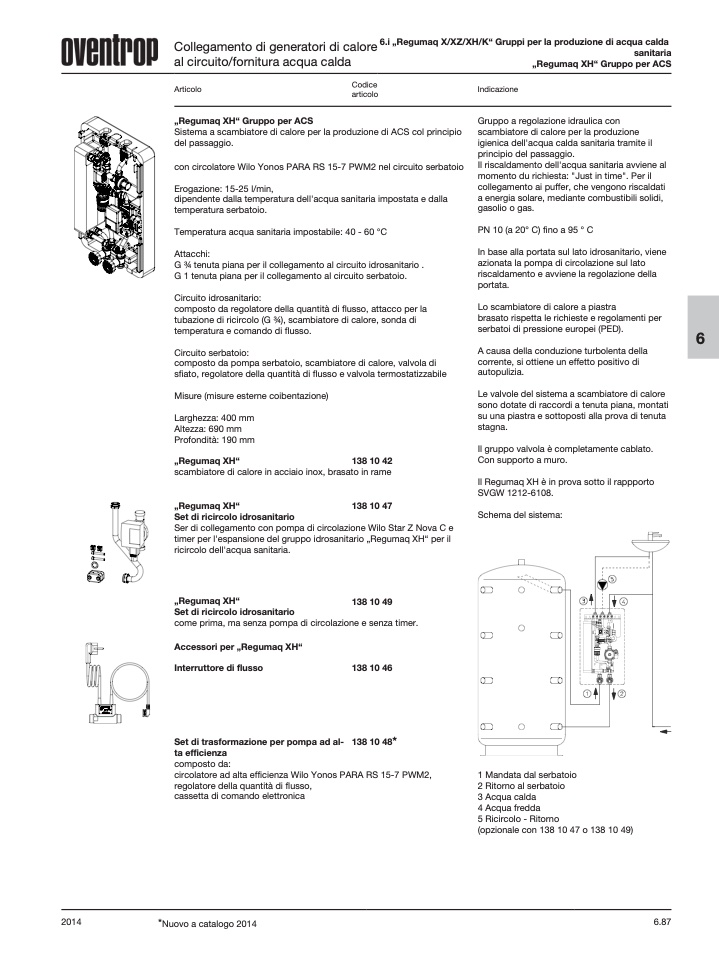

Collegamento di generatori di calore 6.i „Regumaq X/XZ/XH/K“ Gruppi per la produzione di acqua calda
al circuito/fornitura acqua calda
Articolo
„Regumaq XH“ Gruppo per ACS
sanitaria
„Regumaq XH“ Gruppo per ACS
Sistema a scambiatore di calore per la produzione di ACS col principio
del passaggio.
con circolatore Wilo Yonos PARA RS 15-7 PWM2 nel circuito serbatoio
Erogazione: 15-25 l/min,
dipendente dalla temperatura dell'acqua sanitaria impostata e dalla
temperatura serbatoio.
Temperatura acqua sanitaria impostabile: 40 - 60 °C
Attacchi:
G 3⁄4 tenuta piana per il collegamento al circuito idrosanitario .
G 1 tenuta piana per il collegamento al circuito serbatoio.
Circuito idrosanitario:
composto da regolatore della quantità di flusso, attacco per la
tubazione di ricircolo (G 3⁄4), scambiatore di calore, sonda di
temperatura e comando di flusso.
Circuito serbatoio:
composto da pompa serbatoio, scambiatore di calore, valvola di
sfiato, regolatore della quantità di flusso e valvola termostatizzabile
Gruppo a regolazione idraulica con
scambiatore di calore per la produzione
igienica dell'acqua calda sanitaria tramite il
principio del passaggio.
Il riscaldamento dell'acqua sanitaria avviene al
momento du richiesta: "Just in time". Per il
collegamento ai puffer, che vengono riscaldati
a energia solare, mediante combustibili solidi,
gasolio o gas.
PN 10 (a 20° C) fino a 95 ° C
In base alla portata sul lato idrosanitario, viene
azionata la pompa di circolazione sul lato
riscaldamento e avviene la regolazione della
portata.
Lo scambiatore di calore a piastra
brasato rispetta le richieste e regolamenti per
serbatoi di pressione europei (PED).
A causa della conduzione turbolenta della
corrente, si ottiene un effetto positivo di
autopulizia.
Le valvole del sistema a scambiatore di calore
sono dotate di raccordi a tenuta piana, montati
su una piastra e sottoposti alla prova di tenuta
stagna.
Il gruppo valvola è completamente cablato.
Con supporto a muro.
Il Regumaq XH è in prova sotto il rappporto
SVGW 1212-6108.
Schema del sistema:
6
Misure (misure esterne coibentazione)
Larghezza: 400 mm
Altezza: 690 mm
Profondità: 190 mm
„Regumaq XH“
138 10 42
scambiatore di calore in acciaio inox, brasato in rame
„Regumaq XH“
138 10 47
Set di ricircolo idrosanitario
Ser di collegamento con pompa di circolazione Wilo Star Z Nova C e
timer per l'espansione del gruppo idrosanitario „Regumaq XH“ per il
ricircolo dell'acqua sanitaria.
„Regumaq XH“
138 10 49
Set di ricircolo idrosanitario
come prima, ma senza pompa di circolazione e senza timer.
Accessori per „Regumaq XH“
Interruttore di flusso
138 10 46
Set di trasformazione per pompa ad al- 138 10 48*
ta efficienza
composto da:
circolatore ad alta efficienza Wilo Yonos PARA RS 15-7 PWM2,
regolatore della quantità di flusso,
cassetta di comando elettronica
1 Mandata dal serbatoio
2 Ritorno al serbatoio
3 Acqua calda
4 Acqua fredda
5 Ricircolo - Ritorno
(opzionale con 138 10 47 o 138 10 49)
Codice
articolo
Indicazione
