6

"HydroFixx" per "Regumat" DN 20

in acciaio

con coibentazione e staffa a muro

per 2 circuiti

per 3 circuiti

"HydroFixx" per "Regumat" DN 25

in acciaio

con coibentazione e staffa a muro

per 2 circuiti

per 3 circuiti

135 15 68

135 15 69

135 16 98

135 16 99

Combinazione di collettore con compensatore

idraulico integrato orizzontalmente in un

design compatto, in acciaio

Attacco per circuito di riscaldamento calotta G

1.

Attacco per caldaia G 1 M, tenuta piana.

Max. pressione d'esercizio: 4 bar

Max. temperatura d'esercizio: 110° C

Portata fino a max. 2,5 m3/h

Per l'installazione del „Regumat“ DN 25 con

interasse 125 mm.

Attacco lato circuito: calotta G 11⁄2, tenuta

piana

attacco lato caldaia: G 11⁄2 M, tenuta piana

Portata max. 4 m3/h.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Per l'installazione di "Regumat" DN 32 con

interasse 125 mm.

Attacco lato circuito: calotta G 2, tenuta piana

attacco lato caldaia: G 2, tenuta piana

Portata max. 7,5 m3/h.

Per „Regumat“ DN 32 tutte le versioni.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Per il montaggio del "Regumat" DN 32 con

interasse 125 mm.

Collegamento al circuito di riscaldamento:

calotta G 2 M, tenuta piana

Collegamento alla caldaia: G 2 M, tenuta piana

Portata max. 9 m3/h.

Per l'installazione di "Regumat" DN 40/50

con interasse 180 mm.

Attacco lato circuito: calotta G 2,

tenuta piana

attacco lato caldaia:

collegamento flangiato DN 80

Portata max. 18 m3/h

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

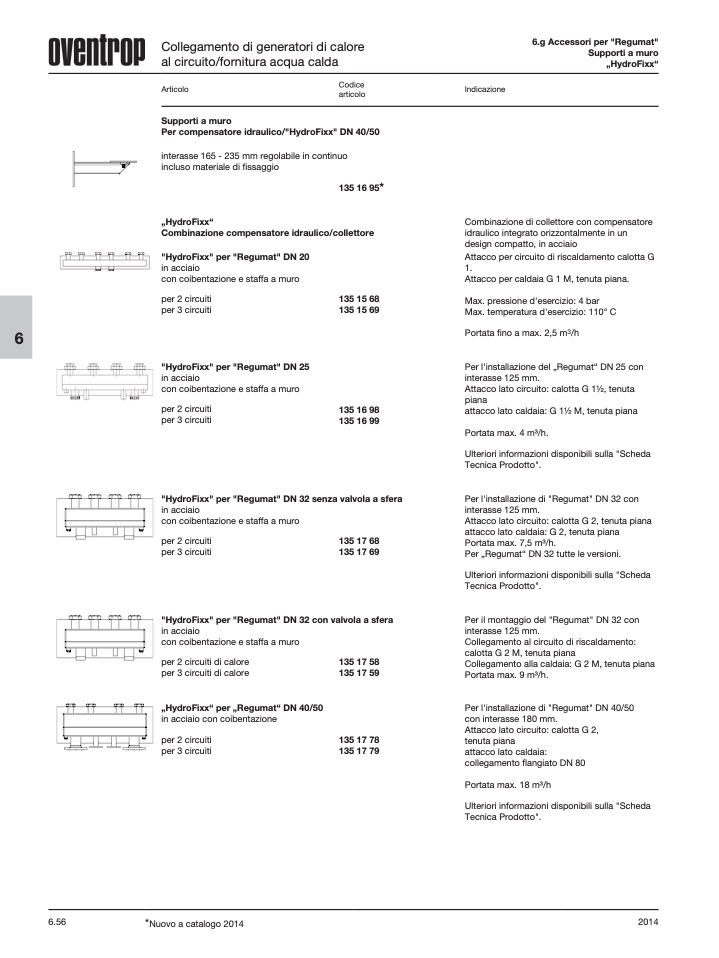

6.56

*Nuovo a catalogo 2014

2014

Collegamento di generatori di calore

al circuito/fornitura acqua calda

Articolo

Codice

articolo

Supporti a muro

Per compensatore idraulico/"HydroFixx" DN 40/50

interasse 165 - 235 mm regolabile in continuo

incluso materiale di fissaggio

135 16 95*

„HydroFixx“

Combinazione compensatore idraulico/collettore

6.g Accessori per "Regumat"

Supporti a muro

„HydroFixx“

"HydroFixx" per "Regumat" DN 32 senza valvola a sfera

in acciaio

con coibentazione e staffa a muro

per 2 circuiti

per 3 circuiti

135 17 68

135 17 69

"HydroFixx" per "Regumat" DN 32 con valvola a sfera

in acciaio

con coibentazione e staffa a muro

per 2 circuiti di calore

per 3 circuiti di calore

„HydroFixx“ per „Regumat“ DN 40/50

in acciaio con coibentazione

per 2 circuiti

per 3 circuiti

135 17 58

135 17 59

135 17 78

135 17 79

Indicazione
