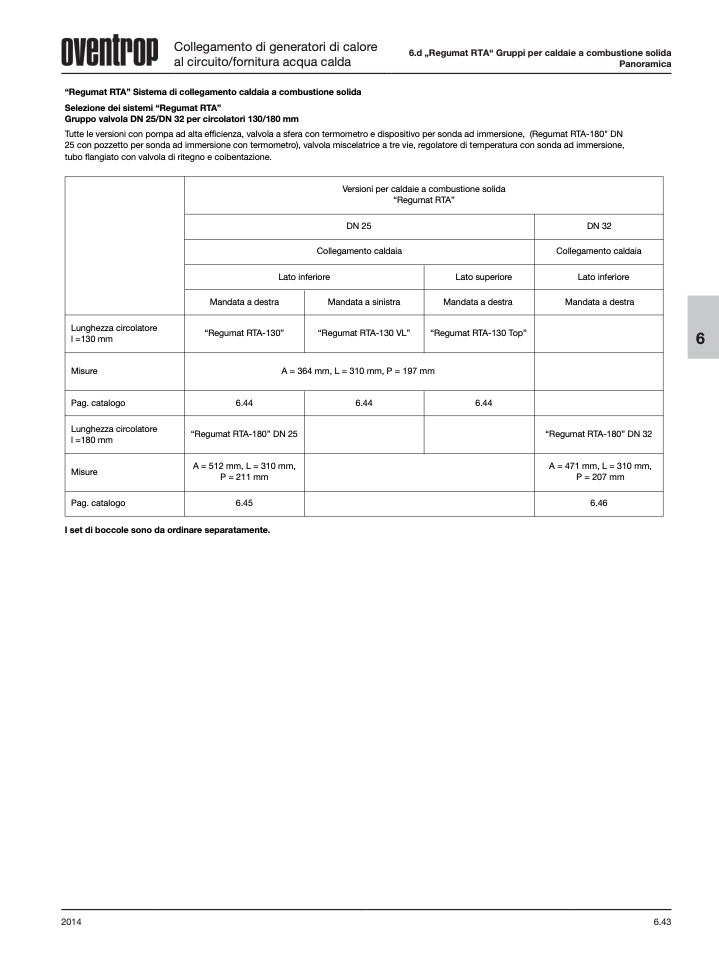

Collegamento di generatori di calore

al circuito/fornitura acqua calda

“Regumat RTA” Sistema di collegamento caldaia a combustione solida

Selezione dei sistemi “Regumat RTA”

Gruppo valvola DN 25/DN 32 per circolatori 130/180 mm

6.d „Regumat RTA“ Gruppi per caldaie a combustione solida

Panoramica

Tutte le versioni con pompa ad alta efficienza, valvola a sfera con termometro e dispositivo per sonda ad immersione, (Regumat RTA-180" DN

25 con pozzetto per sonda ad immersione con termometro), valvola miscelatrice a tre vie, regolatore di temperatura con sonda ad immersione,

tubo flangiato con valvola di ritegno e coibentazione.

Versioni per caldaie a combustione solida

“Regumat RTA”

DN 25

DN 32

Collegamento caldaia

Collegamento caldaia

Lato inferiore

Lato superiore

Lato inferiore

Mandata a destra

Mandata a sinistra

Mandata a destra

Mandata a destra

Lunghezza circolatore

l =130 mm

“Regumat RTA-130”

“Regumat RTA-130 VL”

“Regumat RTA-130 Top”

Misure

A = 364 mm, L = 310 mm, P = 197 mm

Pag. catalogo

6.44

6.44

6.44

Lunghezza circolatore

l =180 mm

“Regumat RTA-180” DN 25

“Regumat RTA-180” DN 32

Misure

A = 512 mm, L = 310 mm,

P = 211 mm

A = 471 mm, L = 310 mm,

P = 207 mm

Pag. catalogo

6.45

6.46

I set di boccole sono da ordinare separatamente.

2014

6.43

6
