2014

*Nuovo a catalogo 2014

6.29

d

e

f

g

composto da:

a) valvola a sfera per l'intercettazione di mandata con termometro e

valvola di scarico e risciacquo

b) valvola a sfera per l'intercettazione del ritorno con valvola di ritegno

integrata, termometro e valvola di scarico e risciacquo

c) supporto

d) valvola a sfera per circolatori con valvolino di scarico e risciacquo

e) distanziale

f) tubo di ritorno

g) coibentazione

b

a

Per il collegamento della caldaia alla tubazione.

Max. pressione d'esercizio 10 bar (PN 10)

Max. temperatura d'esercizio 95 °C con

circolatori ad alta efficienza

Interasse: 180 mm

Lunghezza valvola: 797 mm

Attacchi:

Lato circuito: Rp 2 F

Lato caldaia: G 2 M tenuta piana

Pompa: attacco flangiato DN 40

Nel modello senza circolatore, i componenti

sono avvitati tra loro e imballati

nella coibentazione. (La coibentazione serve

anche da protezione per il

trasporto).

Possono essere montati circolatori (DN 40,

6

Lunghezza 220 mm, attacco flangiato PN 10).

Avviso: alla consegna la mandata è a sinistra.

Tuttavia, mandata e ritorno

possono essere invertiti (si vedano le istruzioni

di montaggio)

I set di collegamento boccole (pag. 6.60 )

e il supporto a muro (pag. 6.61 ) sono

disponibili come accessori.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

c

Collegamento di generatori di calore

al circuito/fornitura acqua calda

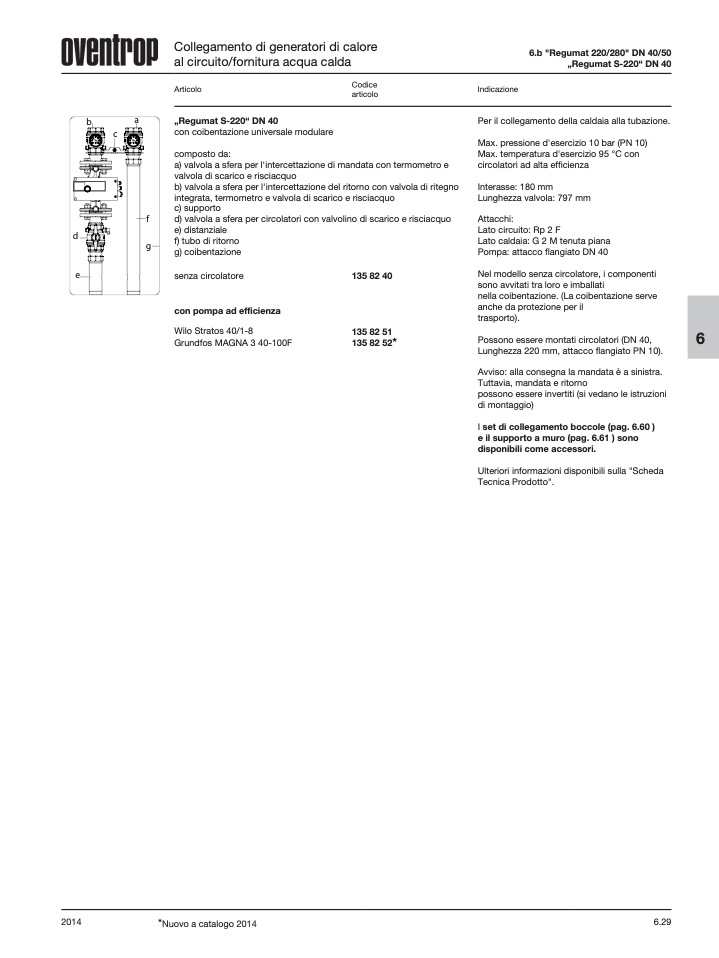

6.b "Regumat 220/280" DN 40/50

„Regumat S-220“ DN 40

Articolo

„Regumat S-220“ DN 40

con coibentazione universale modulare

Codice

articolo

Indicazione

senza circolatore

con pompa ad efficienza

Wilo Stratos 40/1-8

Grundfos MAGNA 3 40-100F

135 82 40

135 82 51

135 82 52*
