c

d

6

a

k

composto da:

a) dispositivo di intercettazione con 2 valvole a sfera e 2 termometri

(senza differenziale)

c) tubo flangiato con ritegno

d) miscelatore a tre vie con servomotore

k) coibentazione

6.22

2014

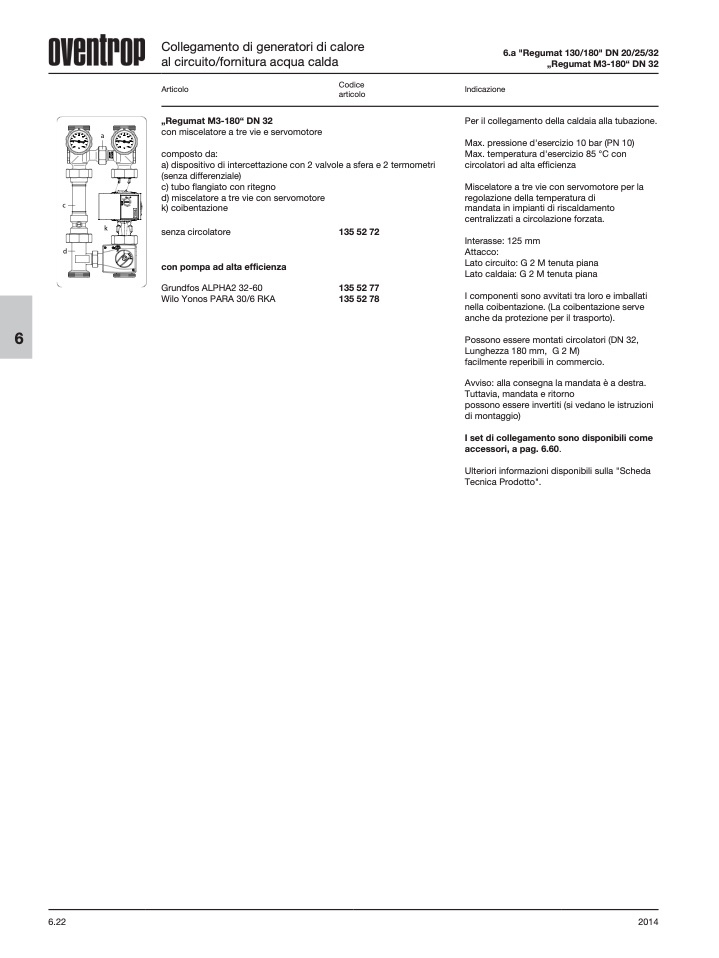

Collegamento di generatori di calore

al circuito/fornitura acqua calda

6.a "Regumat 130/180" DN 20/25/32

„Regumat M3-180“ DN 32

Indicazione

Per il collegamento della caldaia alla tubazione.

Max. pressione d'esercizio 10 bar (PN 10)

Max. temperatura d'esercizio 85 °C con

circolatori ad alta efficienza

Miscelatore a tre vie con servomotore per la

regolazione della temperatura di

mandata in impianti di riscaldamento

centralizzati a circolazione forzata.

Interasse: 125 mm

Attacco:

Lato circuito: G 2 M tenuta piana

Lato caldaia: G 2 M tenuta piana

I componenti sono avvitati tra loro e imballati

nella coibentazione. (La coibentazione serve

anche da protezione per il trasporto).

Possono essere montati circolatori (DN 32,

Lunghezza 180 mm, G 2 M)

facilmente reperibili in commercio.

Avviso: alla consegna la mandata è a destra.

Tuttavia, mandata e ritorno

possono essere invertiti (si vedano le istruzioni

di montaggio)

I set di collegamento sono disponibili come

accessori, a pag. 6.60.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Articolo

„Regumat M3-180“ DN 32

con miscelatore a tre vie e servomotore

Codice

articolo

senza circolatore

con pompa ad alta efficienza

Grundfos ALPHA2 32-60

Wilo Yonos PARA 30/6 RKA

135 52 72

135 52 77

135 52 78
