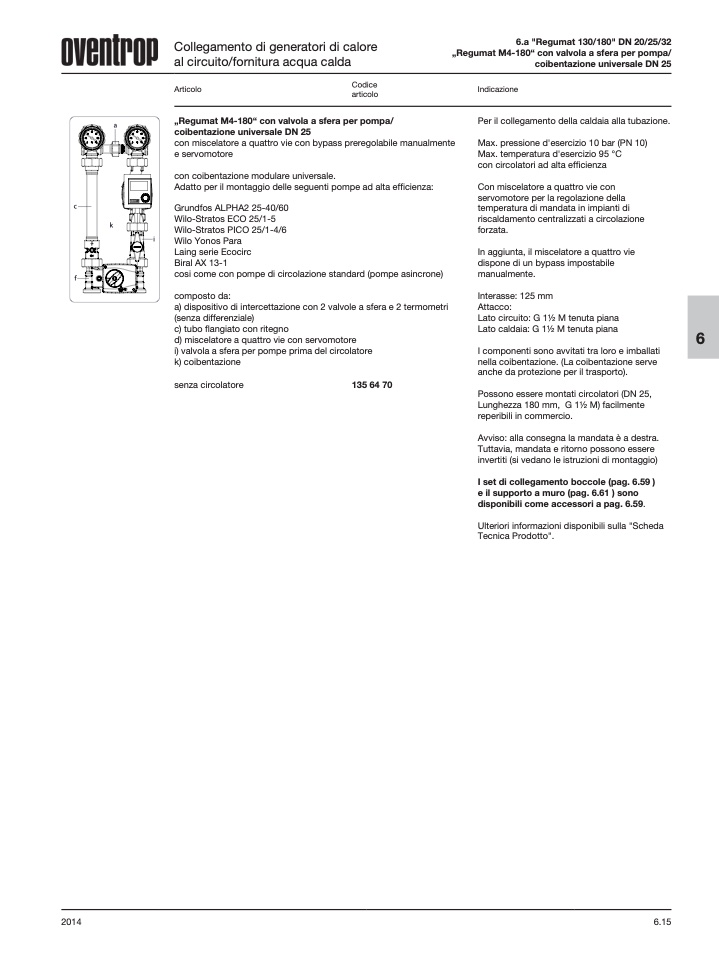

Collegamento di generatori di calore
al circuito/fornitura acqua calda
Articolo
Codice
articolo
„Regumat M4-180“ con valvola a sfera per pompa/
coibentazione universale DN 25
con miscelatore a quattro vie con bypass preregolabile manualmente
e servomotore
con coibentazione modulare universale.
Adatto per il montaggio delle seguenti pompe ad alta efficienza:
Grundfos ALPHA2 25-40/60
Wilo-Stratos ECO 25/1-5
Wilo-Stratos PICO 25/1-4/6
Wilo Yonos Para
Laing serie Ecocirc
Biral AX 13-1
cosi come con pompe di circolazione standard (pompe asincrone)
composto da:
a) dispositivo di intercettazione con 2 valvole a sfera e 2 termometri
(senza differenziale)
c) tubo flangiato con ritegno
d) miscelatore a quattro vie con servomotore
i) valvola a sfera per pompe prima del circolatore
k) coibentazione
i
senza circolatore
135 64 70
6.a "Regumat 130/180" DN 20/25/32
„Regumat M4-180“ con valvola a sfera per pompa/
coibentazione universale DN 25
Indicazione
Per il collegamento della caldaia alla tubazione.
Max. pressione d'esercizio 10 bar (PN 10)
Max. temperatura d'esercizio 95 °C
con circolatori ad alta efficienza
Con miscelatore a quattro vie con
servomotore per la regolazione della
temperatura di mandata in impianti di
riscaldamento centralizzati a circolazione
forzata.
In aggiunta, il miscelatore a quattro vie
dispone di un bypass impostabile
manualmente.
Interasse: 125 mm
Attacco:
Lato circuito: G 11⁄2 M tenuta piana
Lato caldaia: G 11⁄2 M tenuta piana
I componenti sono avvitati tra loro e imballati
nella coibentazione. (La coibentazione serve
anche da protezione per il trasporto).
Possono essere montati circolatori (DN 25,
Lunghezza 180 mm, G 11⁄2 M) facilmente
reperibili in commercio.
Avviso: alla consegna la mandata è a destra.
Tuttavia, mandata e ritorno possono essere
invertiti (si vedano le istruzioni di montaggio)
I set di collegamento boccole (pag. 6.59 )
e il supporto a muro (pag. 6.61 ) sono
disponibili come accessori a pag. 6.59.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
