c

6

k

senza pompa

con pompa ad alta efficienza

Grundfos ALPHA2 25-40

Wilo Yonos PARA 25/6 RKA

135 50 71

135 50 73

135 50 74

6.10

2014

a

composto da:

a) dispositivo di intercettazione con 2 valvole a sfera e 2 termometri

(senza differenziale)

c) tubo flangiato con ritegno

h) differenziale

k) coibentazione

h

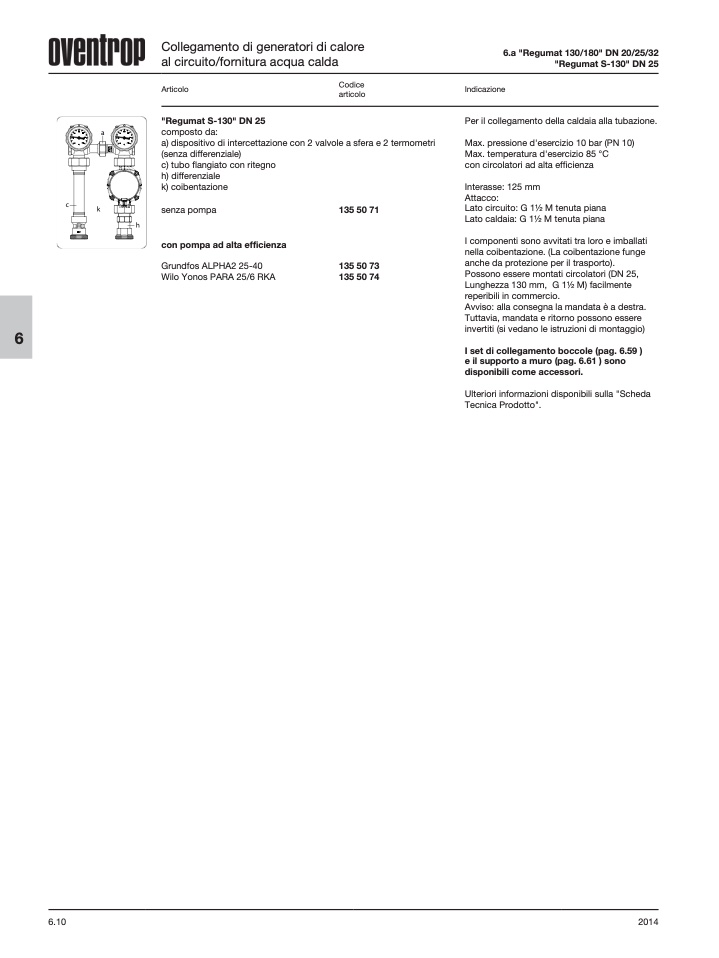

Collegamento di generatori di calore

al circuito/fornitura acqua calda

6.a "Regumat 130/180" DN 20/25/32

"Regumat S-130" DN 25

Indicazione

Per il collegamento della caldaia alla tubazione.

Max. pressione d'esercizio 10 bar (PN 10)

Max. temperatura d'esercizio 85 °C

con circolatori ad alta efficienza

Interasse: 125 mm

Attacco:

Lato circuito: G 11⁄2 M tenuta piana

Lato caldaia: G 11⁄2 M tenuta piana

I componenti sono avvitati tra loro e imballati

nella coibentazione. (La coibentazione funge

anche da protezione per il trasporto).

Possono essere montati circolatori (DN 25,

Lunghezza 130 mm, G 11⁄2 M) facilmente

reperibili in commercio.

Avviso: alla consegna la mandata è a destra.

Tuttavia, mandata e ritorno possono essere

invertiti (si vedano le istruzioni di montaggio)

I set di collegamento boccole (pag. 6.59 )

e il supporto a muro (pag. 6.61 ) sono

disponibili come accessori.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Articolo

"Regumat S-130" DN 25

Codice

articolo
