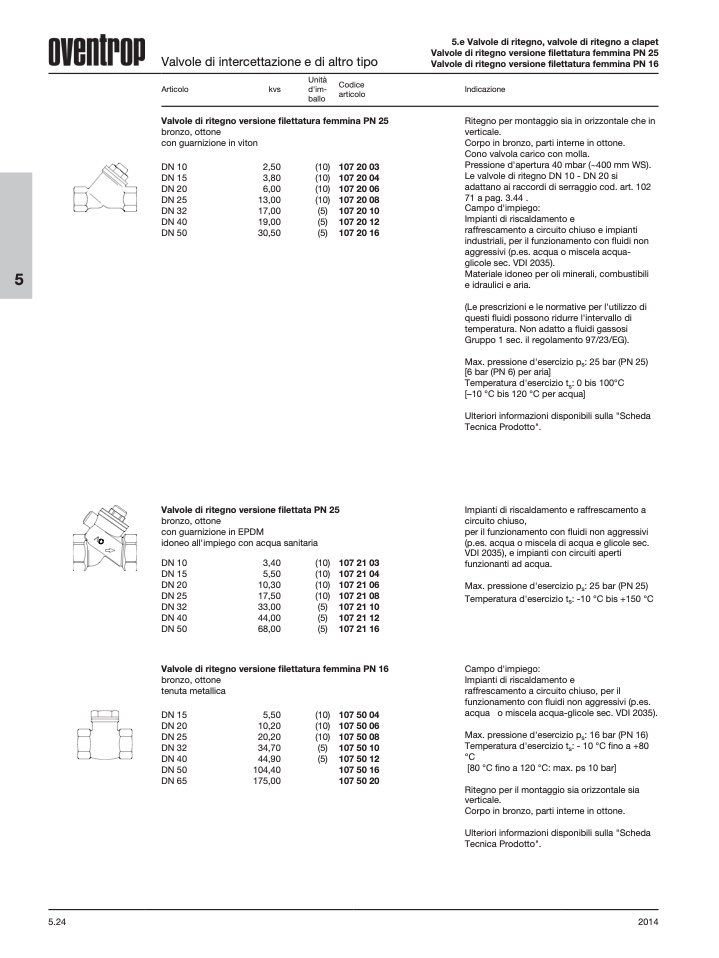

5
Valvole di intercettazione e di altro tipo
Unità
Codice
Articolo
kvs
d'im-
articolo
ballo
Valvole di ritegno versione filettatura femmina PN 25
5.e Valvole di ritegno, valvole di ritegno a clapet
Valvole di ritegno versione filettatura femmina PN 25
Valvole di ritegno versione filettatura femmina PN 16
Indicazione
Ritegno per montaggio sia in orizzontale che in
verticale.
Corpo in bronzo, parti interne in ottone.
Cono valvola carico con molla.
Pressione d'apertura 40 mbar (~400 mm WS).
Le valvole di ritegno DN 10 - DN 20 si
adattano ai raccordi di serraggio cod. art. 102
71 a pag. 3.44 .
Campo d'impiego:
Impianti di riscaldamento e
raffrescamento a circuito chiuso e impianti
industriali, per il funzionamento con fluidi non
aggressivi (p.es. acqua o miscela acqua-
glicole sec. VDI 2035).
Materiale idoneo per oli minerali, combustibili
e idraulici e aria.
(Le prescrizioni e le normative per l'utilizzo di
questi fluidi possono ridurre l'intervallo di
temperatura. Non adatto a fluidi gassosi
Gruppo 1 sec. il regolamento 97/23/EG).
Max. pressione d'esercizio p
s
: 25 bar (PN 25)
[6 bar (PN 6) per aria]
Temperatura d'esercizio t
s
: 0 bis 100°C
[–10 °C bis 120 °C per acqua]
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Impianti di riscaldamento e raffrescamento a
circuito chiuso,
per il funzionamento con fluidi non aggressivi
(p.es. acqua o miscela di acqua e glicole sec.
VDI 2035), e impianti con circuiti aperti
funzionanti ad acqua.
Max. pressione d'esercizio p
s
: 25 bar (PN 25)
Temperatura d'esercizio t
s
: -10 °C bis +150 °C
Campo d'impiego:
Impianti di riscaldamento e
raffrescamento a circuito chiuso, per il
funzionamento con fluidi non aggressivi (p.es.
acqua o miscela acqua-glicole sec. VDI 2035).
Max. pressione d'esercizio p
s
: 16 bar (PN 16)
Temperatura d'esercizio t
s
: - 10 °C fino a +80
°C
[80 °C fino a 120 °C: max. ps 10 bar]
Ritegno per il montaggio sia orizzontale sia
verticale.
Corpo in bronzo, parti interne in ottone.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
bronzo, ottone
con guarnizione in viton
DN 10
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
2,50
3,80
6,00
13,00
17,00
19,00
30,50
(10) 107 20 03
(10) 107 20 04
(10) 107 20 06
(10) 107 20 08
(5) 107 20 10
(5) 107 20 12
(5) 107 20 16
Valvole di ritegno versione filettata PN 25
bronzo, ottone
con guarnizione in EPDM
idoneo all'impiego con acqua sanitaria
DN 10
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
3,40
(10)
5,50
(10)
10,30
(10)
17,50
(10)
33,00
(5)
44,00
(5)
68,00
(5)
107 21 03
107 21 04
107 21 06
107 21 08
107 21 10
107 21 12
107 21 16
Valvole di ritegno versione filettatura femmina PN 16
bronzo, ottone
tenuta
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
DN 65
metallica
5,50
10,20
20,20
34,70
44,90
104,40
175,00
(10)
(10)
(10)
(5)
(5)
107 50 04
107 50 06
107 50 08
107 50 10
107 50 12
107 50 16
107 50 20
5.24
2014
