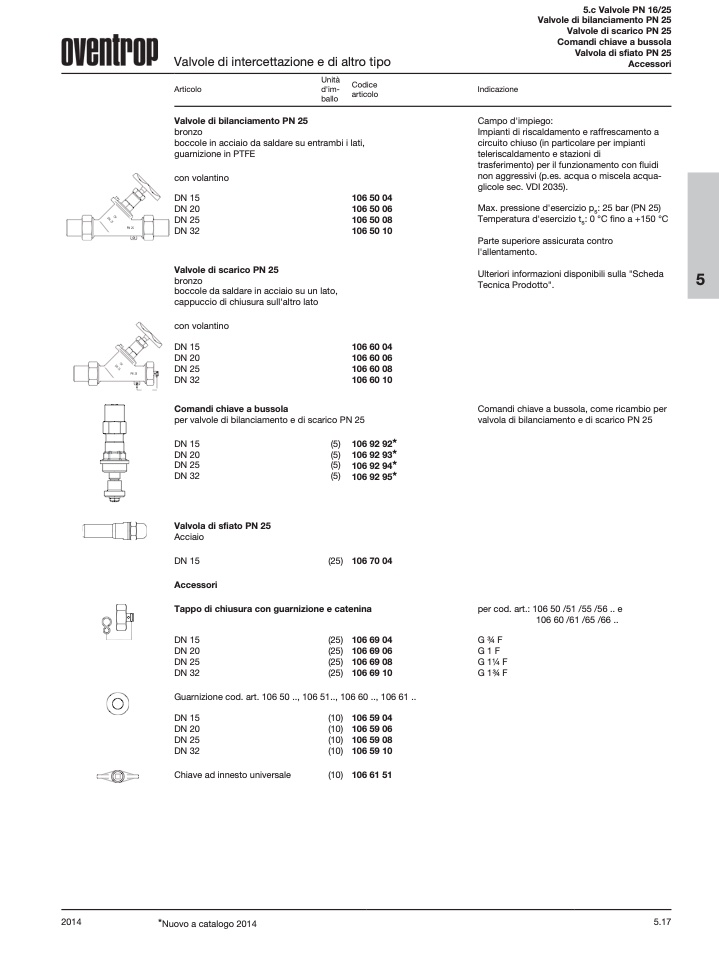

Valvole di intercettazione e di altro tipo

5.c Valvole PN 16/25

Valvole di bilanciamento PN 25

Valvole di scarico PN 25

Comandi chiave a bussola

Valvola di sfiato PN 25

Accessori

Articolo

Valvole di bilanciamento PN 25

Unità

d'im-

ballo

Codice

articolo

Indicazione

bronzo

boccole in acciaio da saldare su entrambi i lati,

guarnizione in PTFE

Campo d'impiego:

Impianti di riscaldamento e raffrescamento a

circuito chiuso (in particolare per impianti

teleriscaldamento e stazioni di

trasferimento) per il funzionamento con fluidi

non aggressivi (p.es. acqua o miscela acqua-

glicole sec. VDI 2035).

Max. pressione d'esercizio p

s

: 25 bar (PN 25)

Temperatura d'esercizio t

s

: 0 °C fino a +150 °C

Parte superiore assicurata contro

l'allentamento.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Comandi chiave a bussola, come ricambio per

valvola di bilanciamento e di scarico PN 25

PN

con volantino

DN 15

DN 20

DN 25

DN 32

Valvole di scarico PN 25

bronzo

boccole da saldare in acciaio su un lato,

cappuccio di chiusura sull'altro lato

con volantino

DN 15

DN 20

DN 25

DN 32

Comandi chiave a bussola

106 50 04

106 50 06

106 50 08

106 50 10

106 60 04

106 60 06

106 60 08

106 60 10

25

PN 25

per valvole di bilanciamento e di scarico PN 25

(5) 106 92 92*

(5) 106 92 93*

(5) 106 92 94*

(5) 106 92 95*

Acciaio

DN 15

Accessori

Tappo di chiusura con guarnizione e catenina

DN 15

DN 20

DN 25

DN 32

Valvola di sfiato PN 25

(25) 106 70 04

DN 15

DN 20

DN 25

DN 32

(25) 106 69 04

(25) 106 69 06

(25) 106 69 08

(25) 106 69 10

per cod. art.: 106 50 /51 /55 /56 .. e

106 60 /61 /65 /66 ..

G3⁄4 F

G 1F

G 11⁄4 F

G 13⁄4 F

Guarnizione cod. art. 106 50 .., 106 51.., 106 60 .., 106 61 ..

DN 15

DN 20

DN 25

DN 32

Chiave ad innesto universale

(10) 106 59 04

(10) 106 59 06

(10) 106 59 08

(10) 106 59 10

(10) 106 61 51

2014

*Nuovo a catalogo 2014
