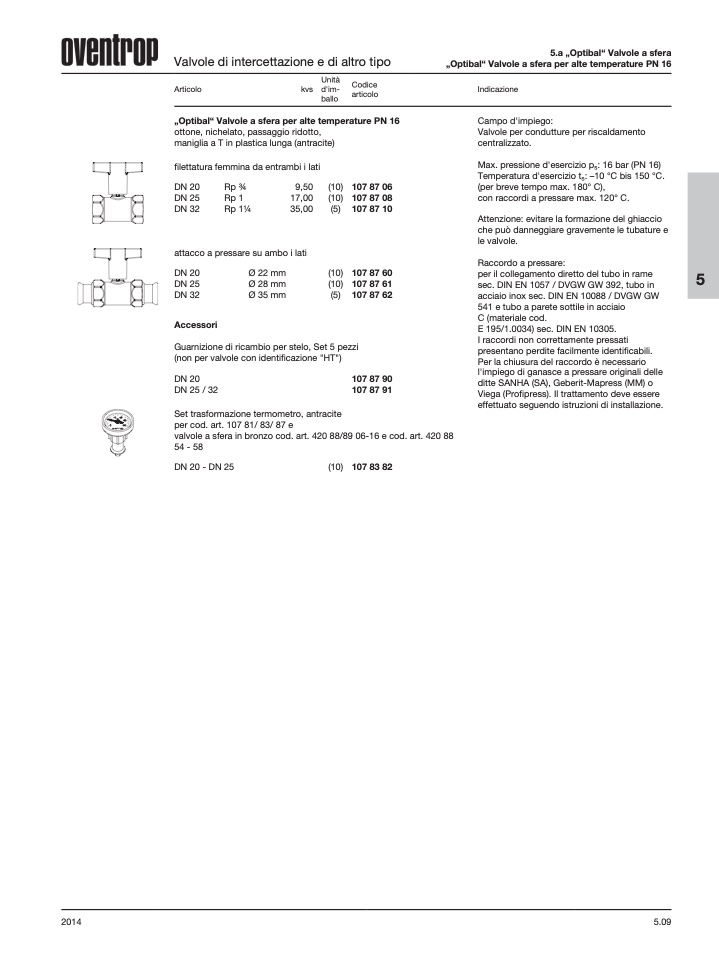

„Optibal“ Valvole a sfera per alte temperature PN 16

5.a „Optibal“ Valvole a sfera

„Optibal“ Valvole a sfera per alte temperature PN 16

Indicazione

Campo d'impiego:

Valvole per condutture per riscaldamento

centralizzato.

Max. pressione d'esercizio p

s

: 16 bar (PN 16)

Temperatura d'esercizio t

s

: –10 °C bis 150 °C.

(per breve tempo max. 180° C),

con raccordi a pressare max. 120° C.

Attenzione: evitare la formazione del ghiaccio

che può danneggiare gravemente le tubature e

le valvole.

Raccordo a pressare:

per il collegamento diretto del tubo in rame

sec. DIN EN 1057 / DVGW GW 392, tubo in

acciaio inox sec. DIN EN 10088 / DVGW GW

541 e tubo a parete sottile in acciaio

C (materiale cod.

E 195/1.0034) sec. DIN EN 10305.

I raccordi non correttamente pressati

presentano perdite facilmente identificabili.

Per la chiusura del raccordo è necessario

l'impiego di ganasce a pressare originali delle

ditte SANHA (SA), Geberit-Mapress (MM) o

Viega (Profipress). Il trattamento deve essere

effettuato seguendo istruzioni di installazione.

ottone, nichelato, passaggio ridotto,

maniglia a T in plastica lunga (antracite)

filettatura femmina da entrambi i lati

DN 20

DN 25

DN 32

Rp 3⁄4

Rp 1

Rp 11⁄4

9,50

(10)

17,00

(10)

35,00

(5)

107 87 06

107 87 08

107 87 10

107 87 60

107 87 61

107 87 62

attacco a pressare su ambo i lati

DN 20

DN 25

DN 32

Accessori

Ø 22 mm

(10)

Ø 28 mm

(10)

Ø 35 mm

(5)

5

Guarnizione di ricambio per stelo, Set 5 pezzi

(non per valvole con identificazione "HT")

DN 20

DN 25 / 32

107 87 90

107 87 91

Set trasformazione termometro, antracite

per cod. art. 107 81/ 83/ 87 e

valvole a sfera in bronzo cod. art. 420 88/89 06-16 e cod. art. 420 88

54 - 58

DN 20 - DN 25

(10) 107 83 82
