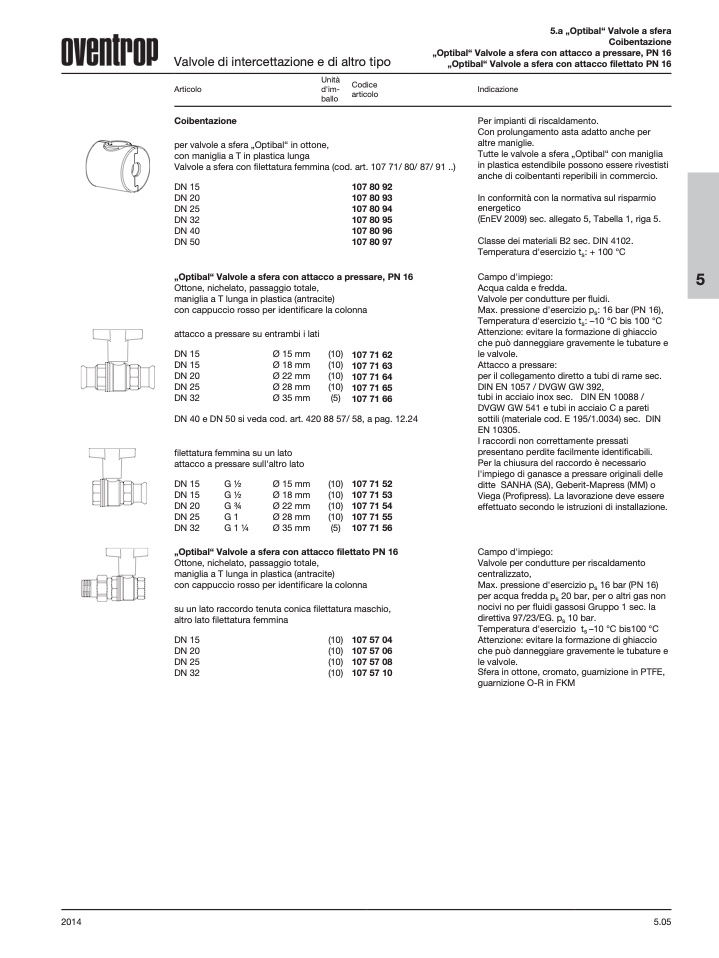

Valvole di intercettazione e di altro tipo

5.a „Optibal“ Valvole a sfera

Coibentazione

„Optibal“ Valvole a sfera con attacco a pressare, PN 16

„Optibal“ Valvole a sfera con attacco filettato PN 16

Indicazione

Per impianti di riscaldamento.

Con prolungamento asta adatto anche per

altre maniglie.

Tutte le valvole a sfera „Optibal“ con maniglia

in plastica estendibile possono essere rivestisti

anche di coibentanti reperibili in commercio.

In conformità con la normativa sul risparmio

energetico

(EnEV 2009) sec. allegato 5, Tabella 1, riga 5.

Classe dei materiali B2 sec. DIN 4102.

Temperatura d'esercizio t

s

: + 100 °C

Campo d'impiego:

Acqua calda e fredda.

Valvole per condutture per fluidi.

Max. pressione d'esercizio p

s

: 16 bar (PN 16),

Temperatura d'esercizio t

s

: –10 °C bis 100 °C

Attenzione: evitare la formazione di ghiaccio

che può danneggiare gravemente le tubature e

le valvole.

Attacco a pressare:

per il collegamento diretto a tubi di rame sec.

DIN EN 1057 / DVGW GW 392,

tubi in acciaio inox sec. DIN EN 10088 /

DVGW GW 541 e tubi in acciaio C a pareti

sottili (materiale cod. E 195/1.0034) sec. DIN

EN 10305.

I raccordi non correttamente pressati

presentano perdite facilmente identificabili.

Per la chiusura del raccordo è necessario

l'impiego di ganasce a pressare originali delle

ditte SANHA (SA), Geberit-Mapress (MM) o

Viega (Profipress). La lavorazione deve essere

effettuato secondo le istruzioni di installazione.

Campo d'impiego:

Valvole per condutture per riscaldamento

centralizzato,

Max. pressione d'esercizio p

s

16 bar (PN 16)

per acqua fredda p

s

20 bar, per o altri gas non

nocivi no per fluidi gassosi Gruppo 1 sec. la

direttiva 97/23/EG. p

s

10 bar.

Temperatura d'esercizio t

s

–10 °C bis100 °C

Attenzione: evitare la formazione di ghiaccio

che può danneggiare gravemente le tubature e

le valvole.

Sfera in ottone, cromato, guarnizione in PTFE,

guarnizione O-R in FKM

Articolo

Coibentazione

Unità

d'im-

ballo

Codice

articolo

per valvole a sfera „Optibal“ in ottone,

con maniglia a T in plastica lunga

Valvole a sfera con filettatura femmina (cod. art. 107 71/ 80/ 87/ 91 ..)

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

107 80 92

107 80 93

107 80 94

107 80 95

107 80 96

107 80 97

„Optibal“ Valvole a sfera con attacco a pressare, PN 16

Ottone, nichelato, passaggio totale,

maniglia a T lunga in plastica (antracite)

con cappuccio rosso per identificare la colonna

attacco a pressare su entrambi i lati

DN 15

DN 15

DN 20

DN 25

DN 32

DN 40

filettatura femmina su un lato

attacco a pressare sull'altro lato

(10) 107

(10) 107

(10) 107

(10) 107

71 62

71 63

71 64

71 65

71 66

Ø 15 mm

Ø 18 mm

Ø 22 mm

Ø 28 mm

Ø 35 mm

(5) 107

e DN 50 si veda cod. art. 420 88 57/ 58, a pag. 12.24

DN 15

DN 15

DN 20

DN 25

DN 32

G1⁄2

G1⁄2

G3⁄4

G1

G1 1⁄4

Ø 15 mm

Ø 18 mm

Ø 22 mm

Ø 28 mm

Ø 35 mm

(10) 107 71 52

(10) 107 71 53

(10) 107 71 54

(10) 107 71 55

(5) 107 71 56

„Optibal“ Valvole a sfera con attacco filettato PN 16

Ottone, nichelato, passaggio totale,

maniglia a T lunga in plastica (antracite)

con cappuccio rosso per identificare la colonna

su un lato raccordo tenuta conica filettatura maschio,

altro lato filettatura femmina

DN 15

DN 20

DN 25

DN 32

(10)

(10)

(10)

(10)

107 57 04

107 57 06

107 57 08

107 57 10

2014

5.05

5
