Componenti per la regolazione e il controllo degli

impianti

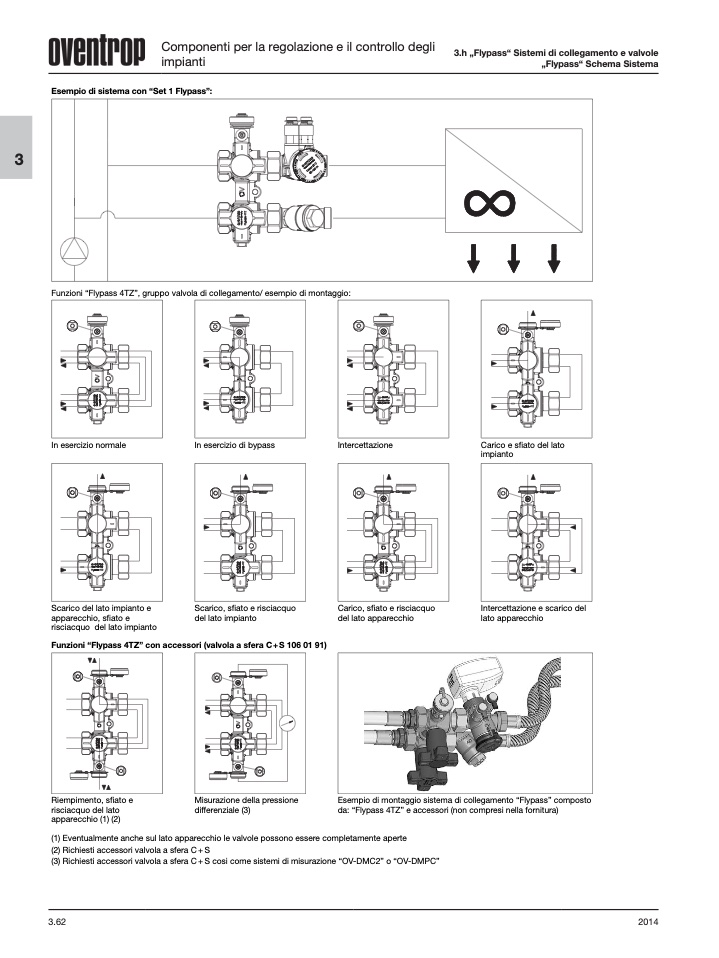

Esempio di sistema con “Set 1 Flypass”:

3

3.h „Flypass“ Sistemi di collegamento e valvole

„Flypass“ Schema Sistema

Funzioni “Flypass 4TZ”, gruppo valvola di collegamento/ esempio di montaggio:

In esercizio normale

In esercizio di bypass

Intercettazione

Carico e sfiato del lato

impianto

Scarico del lato impianto e

apparecchio, sfiato e

risciacquo del lato impianto

Scarico, sfiato e risciacquo

del lato impianto

Carico, sfiato e risciacquo

del lato apparecchio

Intercettazione e scarico del

lato apparecchio

Funzioni “Flypass 4TZ” con accessori (valvola a sfera C+S 106 01 91)

Riempimento, sfiato e

Misurazione della pressione

risciacquo del lato

differenziale (3)

apparecchio (1) (2)

Esempio di montaggio sistema di collegamento “Flypass” composto

da: “Flypass 4TZ” e accessori (non compresi nella fornitura)

(1) Eventualmente anche sul lato apparecchio le valvole possono essere completamente aperte

(2) Richiesti accessori valvola a sfera C + S

(3) Richiesti accessori valvola a sfera C + S cosi come sistemi di misurazione “OV-DMC2” o “OV-DMPC”
