3
114
114
114
(100) 165
(25) 114
91 04
91 06
91 08
07 93
90 95
91 90
3.58
2014

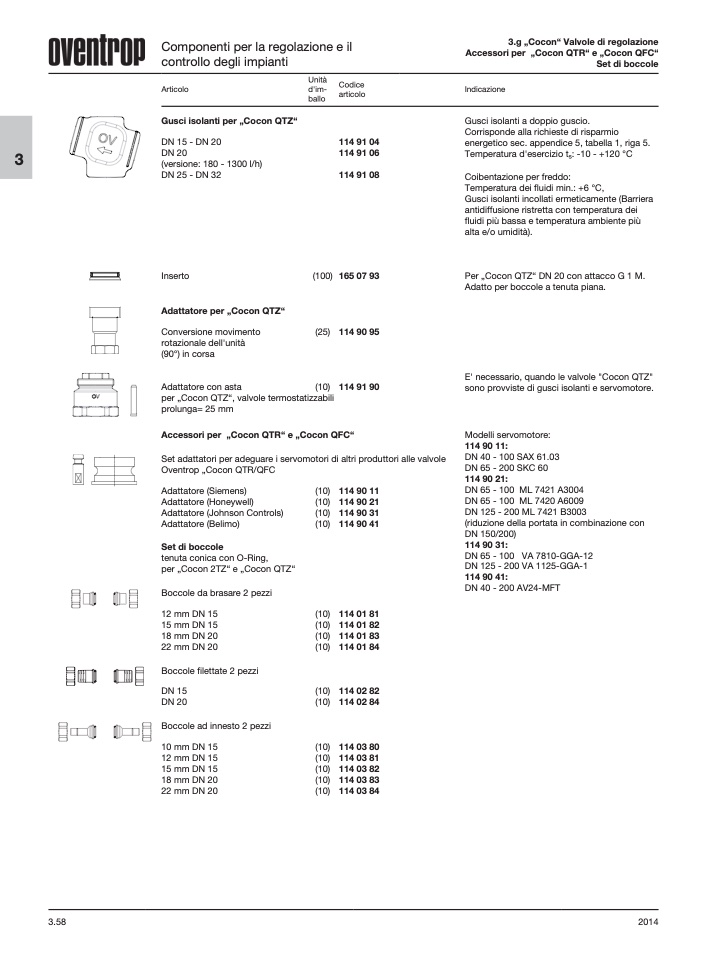

Componenti per la regolazione e il
controllo degli impianti
3.g „Cocon“ Valvole di regolazione
Accessori per „Cocon QTR“ e „Cocon QFC“
Set di boccole
Indicazione
Gusci isolanti a doppio guscio.
Corrisponde alla richieste di risparmio
energetico sec. appendice 5, tabella 1, riga 5.
Temperatura d'esercizio t
s
: -10 - +120 °C
Coibentazione per freddo:
Temperatura dei fluidi min.: +6 °C,
Gusci isolanti incollati ermeticamente (Barriera
antidiffusione ristretta con temperatura dei
fluidi più bassa e temperatura ambiente più
alta e/o umidità).
Per „Cocon QTZ“ DN 20 con attacco G 1 M.
Adatto per boccole a tenuta piana.
E' necessario, quando le valvole "Cocon QTZ"
sono provviste di gusci isolanti e servomotore.
Modelli servomotore:
114 90 11:
DN 40 - 100 SAX 61.03
DN 65 - 200 SKC 60
114 90 21:
DN 65 - 100 ML 7421 A3004
DN 65 - 100 ML 7420 A6009
DN 125 - 200 ML 7421 B3003
(riduzione della portata in combinazione con
DN 150/200)
114 90 31:
DN 65 - 100 VA 7810-GGA-12
DN 125 - 200 VA 1125-GGA-1
114 90 41:
DN 40 - 200 AV24-MFT
Articolo
Gusci isolanti per „Cocon QTZ“
DN 15 - DN 20
DN 20
(versione: 180 - 1300 l/h)
DN 25 - DN 32
Inserto
Adattatore per „Cocon QTZ“
Conversione movimento
rotazionale dell'unità
(90°) in corsa
Adattatore con asta
per „Cocon QTZ“, valvole termostatizzabili
prolunga= 25 mm
Accessori per „Cocon QTR“ e „Cocon QFC“
Set adattatori per adeguare i servomotori di altri produttori alle valvole
Oventrop „Cocon QTR/QFC
Adattatore (Siemens)
Adattatore (Honeywell)
Adattatore (Johnson Controls)
Adattatore (Belimo)
Set di boccole
tenuta conica con O-Ring,
per „Cocon 2TZ“ e „Cocon QTZ“
Boccole da brasare 2 pezzi
12 mm DN 15
15 mm DN 15
18 mm DN 20
22 mm DN 20
Boccole filettate 2 pezzi
DN 15
DN 20
Boccole ad innesto 2 pezzi
10 mm DN 15
12 mm DN 15
15 mm DN 15
18 mm DN 20
22 mm DN 20
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
114 90 11
114 90 21
114 90 31
114 90 41
114 01 81
114 01 82
114 01 83
114 01 84
114 02 82
114 02 84
114 03 80
114 03 81
114 03 82
114 03 83
114 03 84
Unità
Codice
d'im-
articolo
ballo
(10) 114
