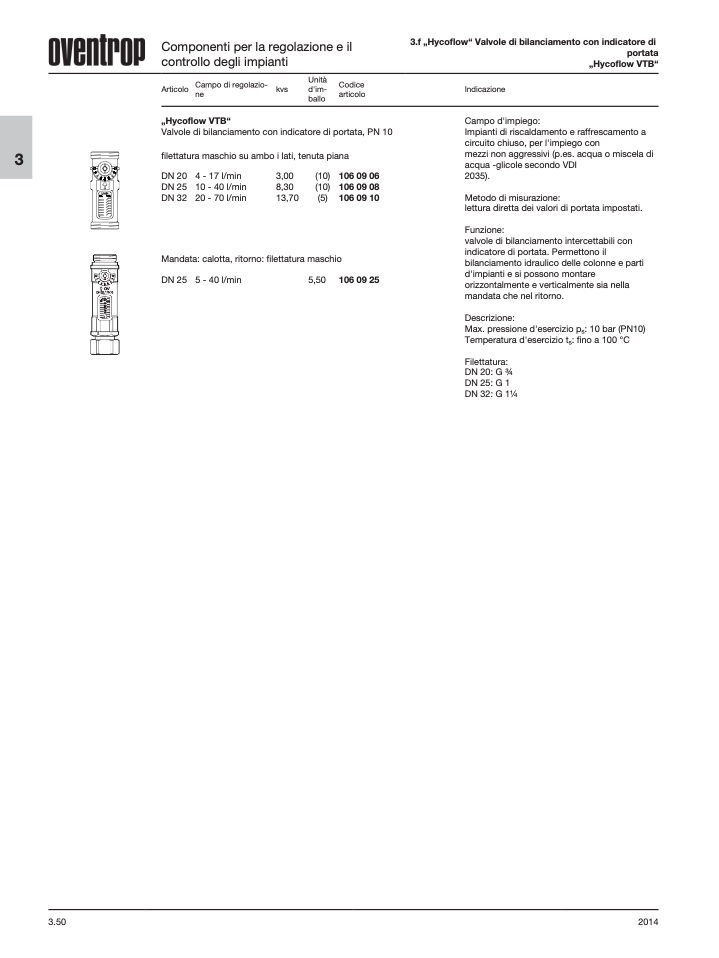

3

Componenti per la regolazione e il

controllo degli impianti

3.f „Hycoflow“ Valvole di bilanciamento con indicatore di

portata

„Hycoflow VTB“

Indicazione

Campo d'impiego:

Impianti di riscaldamento e raffrescamento a

circuito chiuso, per l'impiego con

mezzi non aggressivi (p.es. acqua o miscela di

acqua -glicole secondo VDI

2035).

Metodo di misurazione:

lettura diretta dei valori di portata impostati.

Funzione:

valvole di bilanciamento intercettabili con

indicatore di portata. Permettono il

bilanciamento idraulico delle colonne e parti

d'impianti e si possono montare

orizzontalmente e verticalmente sia nella

mandata che nel ritorno.

Descrizione:

Max. pressione d'esercizio p

s

: 10 bar (PN10)

Temperatura d'esercizio t

s

: fino a 100 °C

Filettatura:

DN 20: G 3⁄4

DN 25: G 1

DN 32: G 11⁄4

Campo di regolazio-

Articolo

ne

„Hycoflow VTB“

kvs

Unità

Codice

Valvole di bilanciamento con indicatore di portata, PN 10

filettatura maschio su ambo i lati, tenuta piana

d'im-

articolo

ballo

DN 20

DN 25

DN 32

4 - 17 l/min

10 - 40 l/min

20 - 70 l/min

3,00

(10)

8,30

(10)

13,70

(5)

106 09 06

106 09 08

106 09 10

Mandata: calotta, ritorno: filettatura maschio

DN 25

5 - 40 l/min

5,50

106 09 25

3.50

2014
