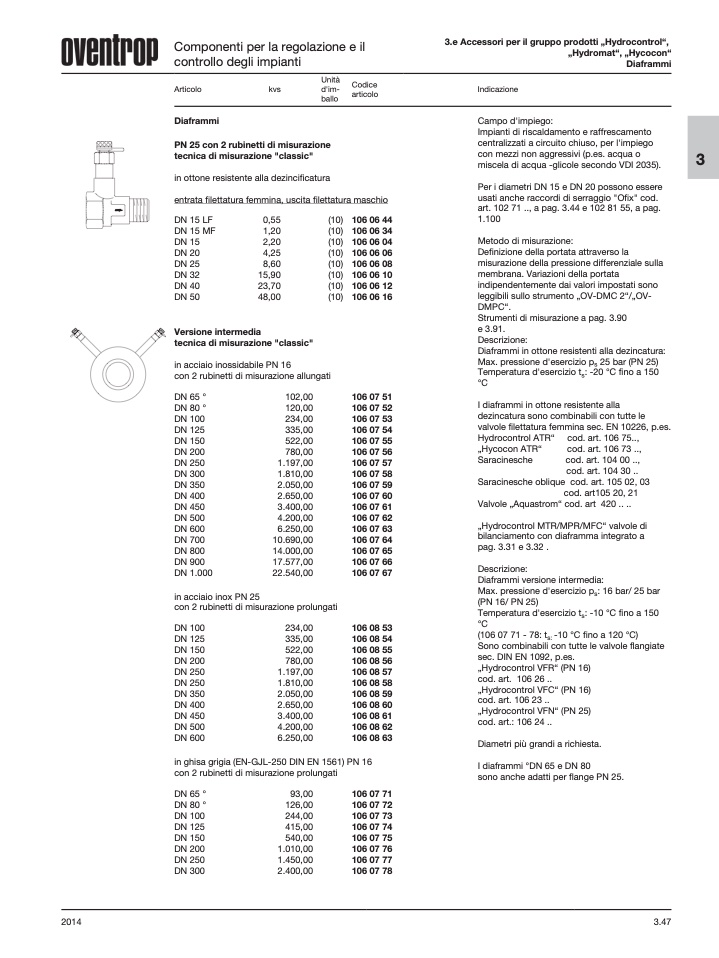

Diaframmi
Indicazione
Campo d'impiego:
Impianti di riscaldamento e raffrescamento
centralizzati a circuito chiuso, per l'impiego
con mezzi non aggressivi (p.es. acqua o
miscela di acqua -glicole secondo VDI 2035).
Per i diametri DN 15 e DN 20 possono essere
usati anche raccordi di serraggio "Ofix" cod.
art. 102 71 .., a pag. 3.44 e 102 81 55, a pag.
1.100
Metodo di misurazione:
Definizione della portata attraverso la
misurazione della pressione differenziale sulla
membrana. Variazioni della portata
indipendentemente dai valori impostati sono
leggibili sullo strumento „OV-DMC 2“/„OV-
DMPC“.
Strumenti di misurazione a pag. 3.90
e 3.91.
Descrizione:
Diaframmi in ottone resistenti alla dezincatura:
Max. pressione d'esercizio p
s
25 bar (PN 25)
Temperatura d'esercizio t
s
: -20 °C fino a 150
°C
I diaframmi in ottone resistente alla
dezincatura sono combinabili con tutte le
valvole filettatura femmina sec. EN 10226, p.es.
Articolo
Diaframmi
kvs
Unità
d'im-
ballo
Codice
articolo
PN 25 con 2 rubinetti di misurazione
tecnica di misurazione "classic"
in ottone resistente alla dezincificatura
entrata filettatura femmina, uscita filettatura maschio
DN 15 LF
DN 15 MF
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
0,55
1,20
2,20
4,25
8,60
15,90
23,70
48,00
(10)
(10)
(10)
(10)
(10)
(10)
(10)
(10)
106 06 44
106 06 34
106 06 04
106 06 06
106 06 08
106 06 10
106 06 12
106 06 16
106 07 51
106 07 52
106 07 53
106 07 54
106 07 55
106 07 56
106 07 57
106 07 58
106 07 59
106 07 60
106 07 61
106 07 62
106 07 63
106 07 64
106 07 65
106 07 66
106 07 67
106 08 53
106 08 54
106 08 55
106 08 56
106 08 57
106 08 58
106 08 59
106 08 60
106 08 61
106 08 62
106 08 63
Versione intermedia
tecnica di misurazione "classic"
in acciaio inossidabile PN 16
con 2 rubinetti di misurazione allungati
DN 65 °
DN 80 °
DN 100
DN 125
DN 150
DN 200
DN 250
DN 300
DN 350
DN 400
DN 450
DN 500
DN 600
DN 700
DN 800
DN 900
DN 1.000
102,00
120,00
234,00
335,00
522,00
780,00
1.197,00
1.810,00
2.050,00
2.650,00
3.400,00
4.200,00
6.250,00
10.690,00
14.000,00
17.577,00
22.540,00
Hydrocontrol ATR“
„Hycocon ATR“
Saracinesche
cod. art. 106 75..,
cod. art. 106 73 ..,
cod. art. 104 00 ..,
in acciaio inox PN 25
con 2 rubinetti di misurazione prolungati
cod. art. 104 30 ..
Saracinesche oblique cod. art. 105 02, 03
cod. art105 20, 21
Valvole „Aquastrom“ cod. art 420 .. ..
„Hydrocontrol MTR/MPR/MFC“ valvole di
bilanciamento con diaframma integrato a
pag. 3.31 e 3.32 .
Descrizione:
Diaframmi versione intermedia:
Max. pressione d'esercizio p
s
: 16 bar/ 25 bar
(PN 16/ PN 25)
Temperatura d'esercizio t
s
: -10 °C fino a 150
°C
(106 07 71 - 78: t
s:
-10 °C fino a 120 °C)
Sono combinabili con tutte le valvole flangiate
sec. DIN EN 1092, p.es.
„Hydrocontrol VFR“ (PN 16)
cod. art. 106 26 ..
„Hydrocontrol VFC“ (PN 16)
cod. art. 106 23 ..
„Hydrocontrol VFN“ (PN 25)
cod. art.: 106 24 ..
Diametri più grandi a richiesta.
I diaframmi °DN 65 e DN 80
sono anche adatti per flange PN 25.
DN 100
DN 125
DN 150
DN 200
DN 250
DN 250
DN 350
DN 400
DN 450
DN 500
DN 600
234,00
335,00
522,00
780,00
1.197,00
1.810,00
2.050,00
2.650,00
3.400,00
4.200,00
6.250,00
in ghisa
con 2 rubinetti di misurazione prolungati
DN 65 °
DN 80 °
DN 100
DN 125
DN 150
DN 200
DN 250
DN 300
93,00
126,00
244,00
415,00
540,00
1.010,00
1.450,00
2.400,00
106 07 71
106 07 72
106 07 73
106 07 74
106 07 75
106 07 76
106 07 77
106 07 78
