3.e Accessori per il gruppo prodotti „Hydrocontrol“,
„Hydromat“, „Hycocon“
controllo degli impianti

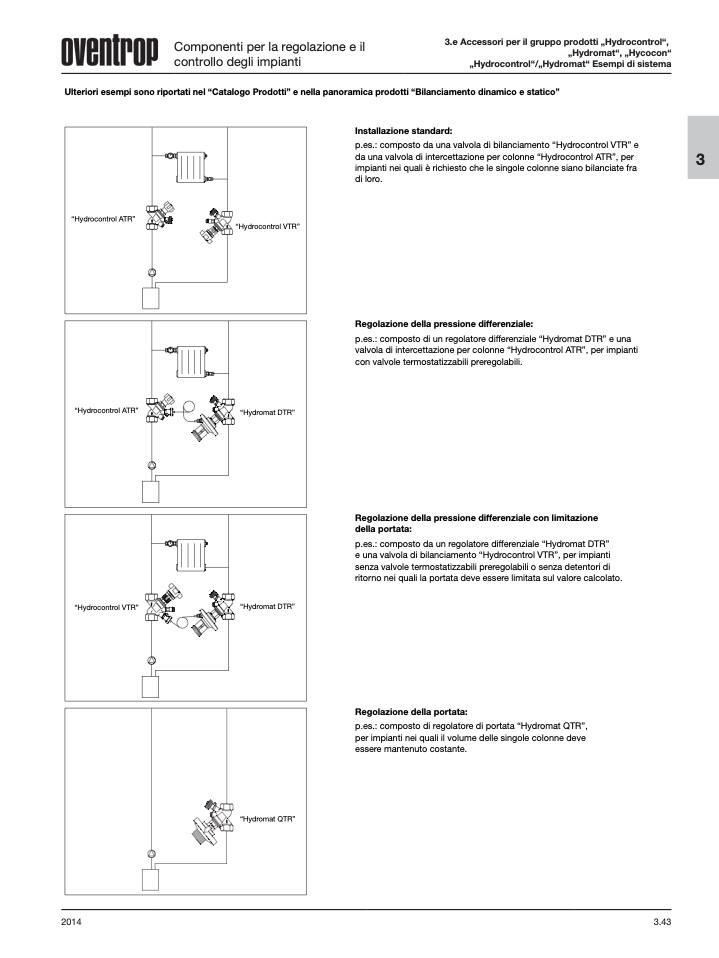

„Hydrocontrol“/„Hydromat“ Esempi di sistema
Ulteriori esempi sono riportati nel “Catalogo Prodotti” e nella panoramica prodotti “Bilanciamento dinamico e statico”
“Hydrocontrol ATR”
2014
3.43
“Hydrocontrol ATR”
“Hydromat DTR”
“Hydrocontrol VTR”
“Hydromat DTR”
Regolazione della pressione differenziale con limitazione
della portata:
p.es.: composto da un regolatore differenziale “Hydromat DTR”
e una valvola di bilanciamento “Hydrocontrol VTR”, per impianti
senza valvole termostatizzabili preregolabili o senza detentori di
ritorno nei quali la portata deve essere limitata sul valore calcolato.
Regolazione della portata:
p.es.: composto di regolatore di portata “Hydromat QTR”,
per impianti nei quali il volume delle singole colonne deve
essere mantenuto costante.
Componenti per la regolazione e il
“Hydrocontrol VTR”
“Hydromat QTR”
Installazione standard:
p.es.: composto da una valvola di bilanciamento “Hydrocontrol VTR” e
da una valvola di intercettazione per colonne “Hydrocontrol ATR”, per
impianti nei quali è richiesto che le singole colonne siano bilanciate fra
di loro.
Regolazione della pressione differenziale:
p.es.: composto di un regolatore differenziale “Hydromat DTR” e una
valvola di intercettazione per colonne “Hydrocontrol ATR”, per impianti
con valvole termostatizzabili preregolabili.
3
