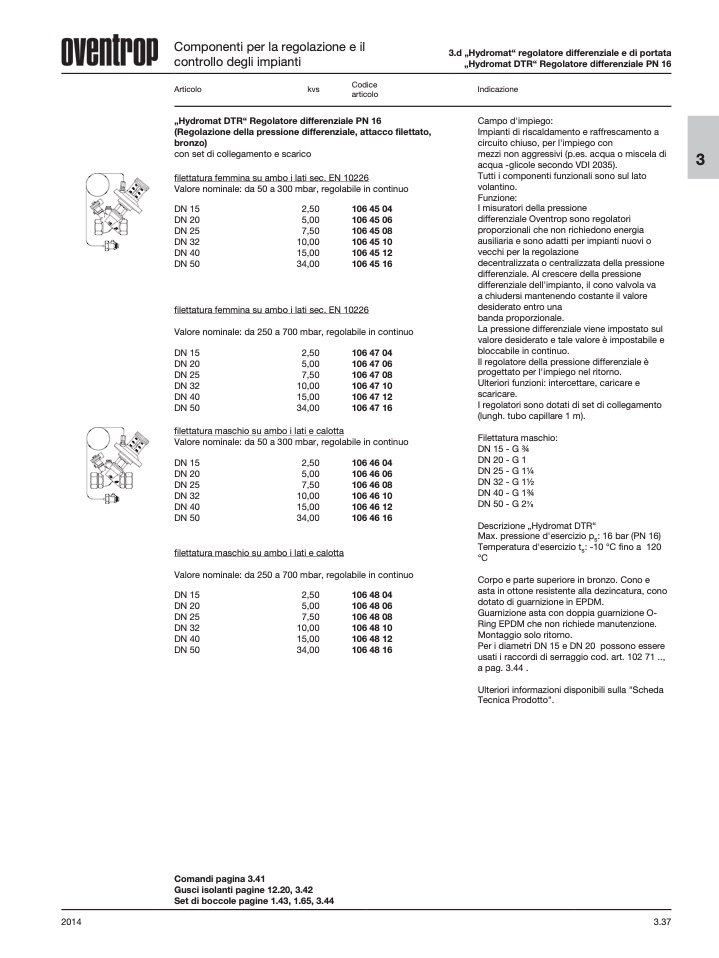

2014
3.37
Componenti per la regolazione e il
controllo degli impianti
Articolo
kvs
Codice
articolo
„Hydromat DTR“ Regolatore differenziale PN 16
(Regolazione della pressione differenziale, attacco filettato,
bronzo)
con set di collegamento e scarico
filettatura femmina su ambo i lati sec. EN 10226
3.d „Hydromat“ regolatore differenziale e di portata
„Hydromat DTR“ Regolatore differenziale PN 16
Indicazione
Campo d'impiego:
Impianti di riscaldamento e raffrescamento a
circuito chiuso, per l'impiego con
mezzi non aggressivi (p.es. acqua o miscela di
acqua -glicole secondo VDI 2035).
Tutti i componenti funzionali sono sul lato
volantino.
Funzione:
I misuratori della pressione
differenziale Oventrop sono regolatori
proporzionali che non richiedono energia
ausiliaria e sono adatti per impianti nuovi o
vecchi per la regolazione
decentralizzata o centralizzata della pressione
differenziale. Al crescere della pressione
differenziale dell'impianto, il cono valvola va
a chiudersi mantenendo costante il valore
desiderato entro una
banda proporzionale.
La pressione differenziale viene impostato sul
valore desiderato e tale valore è impostabile e
bloccabile in continuo.
Il regolatore della pressione differenziale è
progettato per l'impiego nel ritorno.
Ulteriori funzioni: intercettare, caricare e
scaricare.
I regolatori sono dotati di set di collegamento
(lungh. tubo capillare 1 m).
Filettatura maschio:
DN 15 - G 3⁄4
DN 20 - G 1
DN 25 - G 11⁄4
DN 32 - G 11⁄2
DN 40 - G 13⁄4
DN 50 - G 2
Descrizione „Hydromat DTR“
Max. pressione d'esercizio p
s
: 16 bar (PN 16)
Temperatura d'esercizio t
s
: -10 °C fino a 120
°C
Corpo e parte superiore in bronzo. Cono e
asta in ottone resistente alla dezincatura, cono
dotato di guarnizione in EPDM.
Guarnizione asta con doppia guarnizione O-
Ring EPDM che non richiede manutenzione.
Montaggio solo ritorno.
Per i diametri DN 15 e DN 20 possono essere
usati i raccordi di serraggio cod. art. 102 71 ..,
a pag. 3.44 .
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
3
Valore
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
nominale: da 50 a 300 mbar,
2,50
5,00
7,50
10,00
15,00
34,00
regolabile in continuo
106 45 04
106 45 06
106 45 08
106 45 10
106 45 12
106 45 16
filettatura femmina su ambo i lati sec. EN 10226
Valore nominale: da 250 a 700 mbar, regolabile in continuo
DN 15
2,50
DN 20
5,00
DN 25
7,50
DN 32
10,00
DN 40
15,00
DN 50
34,00
filettatura maschio su ambo i lati e calotta
106 47 04
106 47 06
106 47 08
106 47 10
106 47 12
106 47 16
Valore nominale: da 50 a 300 mbar,
DN 15
2,50
DN 20
5,00
DN 25
7,50
DN 32
10,00
DN 40
15,00
DN 50
34,00
regolabile in continuo
106 46 04
106 46 06
106 46 08
106 46 10
106 46 12
106 46 16
filettatura maschio su ambo i lati e calotta
Valore
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
nominale: da 250 a 700 mbar, regolabile in continuo
Comandi pagina 3.41
Gusci isolanti pagine 12.20, 3.42
Set di boccole pagine 1.43, 1.65, 3.44
2,50
5,00
7,50
10,00
15,00
34,00
106 48 04
106 48 06
106 48 08
106 48 10
106 48 12
106 48 16
