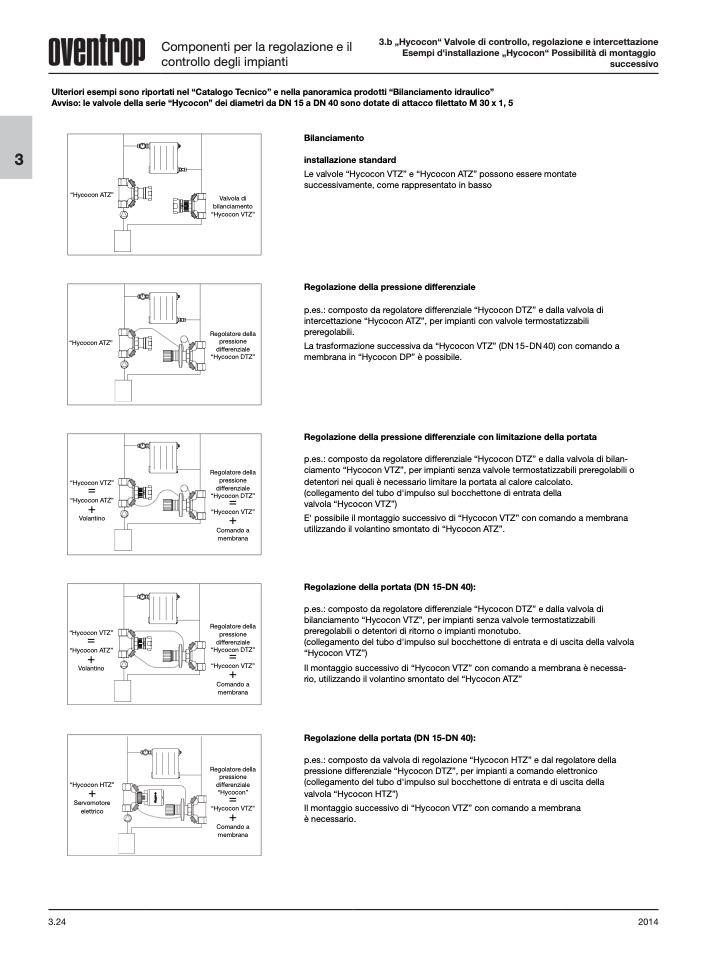

Componenti per la regolazione e il
controllo degli impianti
Ulteriori esempi sono riportati nel “Catalogo Tecnico” e nella panoramica prodotti “Bilanciamento idraulico”
Avviso: le valvole della serie “Hycocon” dei diametri da DN 15 a DN 40 sono dotate di attacco filettato M 30 x 1, 5
Bilanciamento
installazione standard
Le valvole “Hycocon VTZ” e “Hycocon ATZ” possono essere montate
successivamente, come rappresentato in basso
Regolazione della pressione differenziale
p.es.: composto da regolatore differenziale “Hycocon DTZ” e dalla valvola di
intercettazione “Hycocon ATZ”, per impianti con valvole termostatizzabili
preregolabili.
La trasformazione successiva da “Hycocon VTZ” (DN 15-DN 40) con comando a
membrana in “Hycocon DP” è possibile.
Regolazione della pressione differenziale con limitazione della portata
p.es.: composto da regolatore differenziale “Hycocon DTZ” e dalla valvola di bilan-
ciamento “Hycocon VTZ”, per impianti senza valvole termostatizzabili preregolabili o
detentori nei quali è necessario limitare la portata al calore calcolato.
(collegamento del tubo d'impulso sul bocchettone di entrata della
valvola “Hycocon VTZ”)
E' possibile il montaggio successivo di “Hycocon VTZ” con comando a membrana
utilizzando il volantino smontato di “Hycocon ATZ”.
Regolazione della portata (DN 15-DN 40):
p.es.: composto da regolatore differenziale “Hycocon DTZ” e dalla valvola di
bilanciamento “Hycocon VTZ”, per impianti senza valvole termostatizzabili
preregolabili o detentori di ritorno o impianti monotubo.
(collegamento del tubo d'impulso sul bocchettone di entrata e di uscita della valvola
“Hycocon VTZ”)
Il montaggio successivo di “Hycocon VTZ” con comando a membrana è necessa-
rio, utilizzando il volantino smontato del “Hycocon ATZ”
Regolazione della portata (DN 15-DN 40):
p.es.: composto da valvola di regolazione “Hycocon HTZ” e dal regolatore della
pressione differenziale “Hycocon DTZ”, per impianti a comando elettronico
(collegamento del tubo d'impulso sul bocchettone di entrata e di uscita della
valvola “Hycocon HTZ”)
Il montaggio successivo di “Hycocon VTZ” con comando a membrana
è necessario.
3.24
2014
“Hycocon ATZ”
Valvola di
bilanciamento
“Hycocon VTZ”
Regolatore della
pressione
differenziale
“Hycocon DTZ”
Regolatore della
pressione
differenziale
“Hycocon DTZ”
=
“Hycocon VTZ”
+
Comando a
membrana
Regolatore della
pressione
differenziale
“Hycocon DTZ”
“Hycocon ATZ”
“Hycocon VTZ”
=
“Hycocon ATZ”
+
Volantino
“Hycocon VTZ”
=
“Hycocon ATZ”
+
=
Volantino
“Hycocon HTZ”
+
Servomotore
elettrico
“Hycocon VTZ”
+
Comando a
membrana
Regolatore della
pressione
differenziale
“Hycocon”
=
“Hycocon VTZ”
+
Comando a
membrana
3.b „Hycocon“ Valvole di controllo, regolazione e intercettazione
Esempi d'installazione „Hycocon“ Possibilità di montaggio
successivo
