3.a Panoramica sistema

Integrazione dei componenti Oventrop nei sistemi per la

Componenti per la regolazione e il

controllo degli impianti

domotica

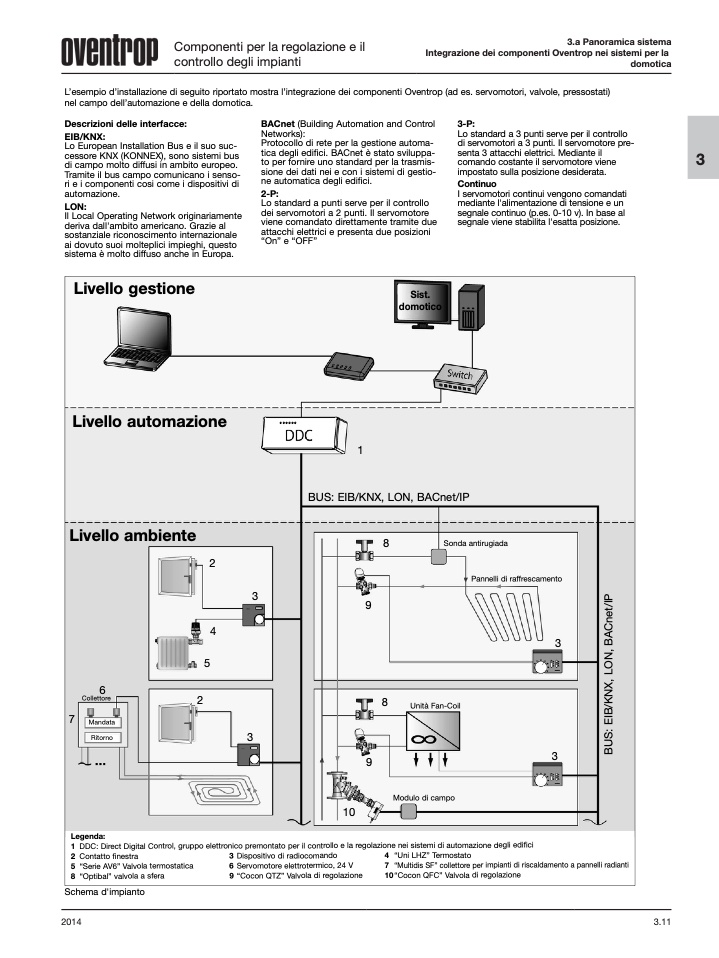

L’esempio d’installazione di seguito riportato mostra l’integrazione dei componenti Oventrop (ad es. servomotori, valvole, pressostati)

nel campo dell’automazione e della domotica.

Descrizioni delle interfacce:

EIB/KNX:

Lo European Installation Bus e il suo suc-

cessore KNX (KONNEX), sono sistemi bus

di campo molto diffusi in ambito europeo.

Tramite il bus campo comunicano i senso-

ri e i componenti cosi come i dispositivi di

automazione.

LON:

Il Local Operating Network originariamente

deriva dall'ambito americano. Grazie al

sostanziale riconoscimento internazionale

ai dovuto suoi molteplici impieghi, questo

sistema è molto diffuso anche in Europa.

BACnet (Building Automation and Control

Networks):

Protocollo di rete per la gestione automa-

tica degli edifici. BACnet è stato sviluppa-

to per fornire uno standard per la trasmis-

sione dei dati nei e con i sistemi di gestio-

ne automatica degli edifici.

2-P:

Lo standard a punti serve per il controllo

dei servomotori a 2 punti. Il servomotore

viene comandato direttamente tramite due

attacchi elettrici e presenta due posizioni

“On” e “OFF”

3-P:

Lo standard a 3 punti serve per il controllo

di servomotori a 3 punti. Il servomotore pre-

senta 3 attacchi elettrici. Mediante il

comando costante il servomotore viene

impostato sulla posizione desiderata.

Continuo

I servomotori continui vengono comandati

mediante l'alimentazione di tensione e un

segnale continuo (p.es. 0-10 v). In base al

segnale viene stabilita l'esatta posizione.

Livello gestione

Livello automazione

Sist.

domotico

Livello ambiente

8

Sonda antirugiada

6

Collettore

7

4

5

2

8

9

Modulo di campo

10

Mandata

Ritorno

3

2

3

9

Pannelli di raffrescamento

3

3

1

BUS: EIB/KNX, LON, BACnet/IP

Unità Fan-Coil

Schema d'impianto

2014

3.11

3

B

U

S

:

E

I

B

/

K

N

X

,

L

O

N

,

B

A

C

n

e

t

/

I

P

Legenda:

1 DDC: Direct Digital Control, gruppo elettronico premontato per il controllo e la regolazione nei sistemi di automazione degli edifici

2 Contatto finestra

5 “Serie AV6” Valvola termostatica

8 “Optibal” valvola a sfera

3 Dispositivo di radiocomando

6 Servomotore elettrotermico, 24 V

9 “Cocon QTZ” Valvola di regolazione

4 “Uni LHZ” Termostato

7 “Multidis SF” collettore per impianti di riscaldamento a pannelli radianti

10“Cocon QFC” Valvola di regolazione
