2
Unità
Articolo
kvs
d'im-
ballo
Componenti del sistema
„Aktor M“ servomotore elettrico
Codice
articolo
2.54
*Nuovo a catalogo 2014
2014
OV
I
II
III
OV
AB
A
B

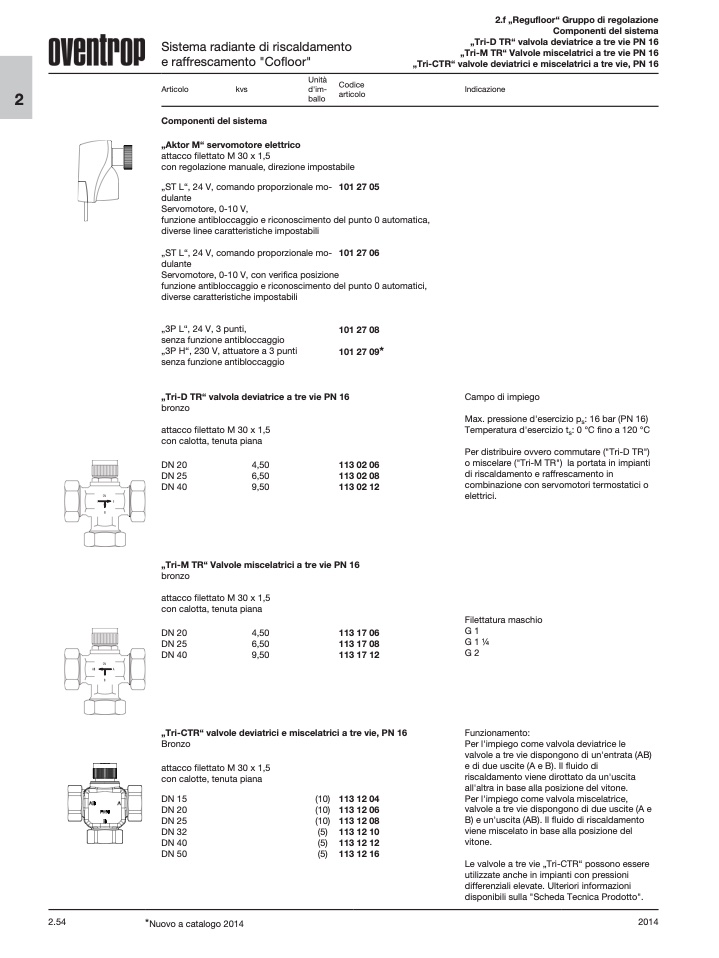

Sistema radiante di riscaldamento
e raffrescamento "Cofloor"
2.f „Regufloor“ Gruppo di regolazione
Componenti del sistema
„Tri-D TR“ valvola deviatrice a tre vie PN 16
„Tri-M TR“ Valvole miscelatrici a tre vie PN 16
„Tri-CTR“ valvole deviatrici e miscelatrici a tre vie, PN 16
Indicazione
attacco filettato M 30 x 1,5
con regolazione manuale, direzione impostabile
„ST L“, 24 V, comando proporzionale mo- 101 27 05
dulante
Servomotore, 0-10 V,
funzione antibloccaggio e riconoscimento del punto 0 automatica,
diverse linee caratteristiche impostabili
„ST L“, 24 V, comando proporzionale mo- 101 27 06
dulante
Servomotore, 0-10 V, con verifica posizione
funzione antibloccaggio e riconoscimento del punto 0 automatici,
diverse caratteristiche impostabili
„3P L“, 24 V, 3 punti,
senza funzione antibloccaggio
„3P H“, 230 V, attuatore a 3 punti
senza funzione antibloccaggio
„Tri-D TR“ valvola deviatrice a tre vie PN
bronzo
attacco filettato M 30 x 1,5
con calotta, tenuta piana
101 27 08
101 27 09*
16
113 02 06
113 02 08
113 02 12
Campo di impiego
Max. pressione d'esercizio p
s
: 16 bar (PN 16)
Temperatura d'esercizio t
s
: 0 °C fino a 120 °C
Per distribuire ovvero commutare ("Tri-D TR")
o miscelare ("Tri-M TR") la portata in impianti
di riscaldamento e raffrescamento in
combinazione con servomotori termostatici o
elettrici.
Filettatura maschio
G1
G 11⁄4
G2
Funzionamento:
Per l'impiego come valvola deviatrice le
valvole a tre vie dispongono di un'entrata (AB)
e di due uscite (A e B). Il fluido di
riscaldamento viene dirottato da un'uscita
all'altra in base alla posizione del vitone.
Per l'impiego come valvola miscelatrice,
valvole a tre vie dispongono di due uscite (A e
B) e un'uscita (AB). Il fluido di riscaldamento
viene miscelato in base alla posizione del
vitone.
Le valvole a tre vie „Tri-CTR“ possono essere
utilizzate anche in impianti con pressioni
differenziali elevate. Ulteriori informazioni
disponibili sulla "Scheda Tecnica Prodotto".
DN 20
DN 25
DN 40
4,50
6,50
9,50
„Tri-M TR“ Valvole miscelatrici a tre vie PN 16
bronzo
attacco filettato M 30 x 1,5
con calotta, tenuta piana
DN 20
4,50
DN 25
6,50
DN 40
9,50
113 17 06
113 17 08
113 17 12
„Tri-CTR“ valvole deviatrici e miscelatrici a tre vie, PN 16
Bronzo
attacco filettato M 30 x 1,5
con calotte, tenuta piana
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
(10) 113 12 04
(10) 113 12 06
(10) 113 12 08
(5) 113 12 10
(5) 113 12 12
(5) 113 12 16
