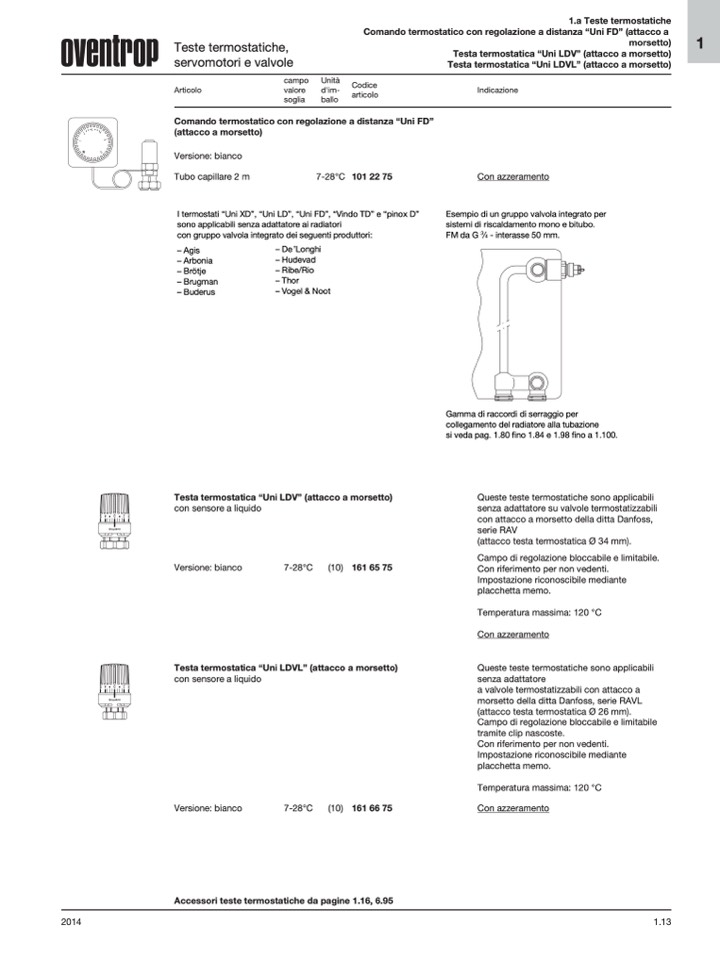

Comando termostatico con regolazione a distanza “Uni FD”
(attacco a morsetto)
Versione: bianco
Tubo capillare 2 m
7-28°C 101 22 75
I termostati “Uni XD”, “Uni LD”, “Uni FD”, “Vindo TD” e “pinox D”
sono applicabili senza adattatore ai radiatori
con gruppo valvola integrato dei seguenti produttori:
Teste termostatiche,
servomotori e valvole
campo
Articolo
valore
soglia
Unità
d'im-
ballo
morsetto)
Testa termostatica “Uni LDV” (attacco a morsetto)
Testa termostatica “Uni LDVL” (attacco a morsetto)
Indicazione
Con azzeramento
Esempio di un gruppo valvola integrato per
sistemi di riscaldamento mono e bitubo.
FM da G
3
⁄
4
- interasse 50 mm.
– Agis
– Arbonia
– Brötje
– Brugman
– Buderus
– De ’Longhi
– Hudevad
– Ribe/Rio
– Thor
– Vogel & Noot
Testa termostatica “Uni LDV” (attacco a morsetto)
Gamma di raccordi di serraggio per
collegamento del radiatore alla tubazione
si veda pag. 1.80 fino 1.84 e 1.98 fino a 1.100.
Queste teste termostatiche sono applicabili
senza adattatore su valvole termostatizzabili
con attacco a morsetto della ditta Danfoss,
serie RAV
(attacco testa termostatica Ø 34 mm).
Campo di regolazione bloccabile e limitabile.
Con riferimento per non vedenti.
Impostazione riconoscibile mediante
placchetta memo.
Temperatura massima: 120 °C
Con azzeramento
Queste teste termostatiche sono applicabili
senza adattatore
a valvole termostatizzabili con attacco a
morsetto della ditta Danfoss, serie RAVL
(attacco testa termostatica Ø 26 mm).
Campo di regolazione bloccabile e limitabile
tramite clip nascoste.
Con riferimento per non vedenti.
Impostazione riconoscibile mediante
placchetta memo.
Temperatura massima: 120 °C
Con azzeramento
con sensore a liquido
Versione: bianco
7-28°C
(10)
161 65 75
Testa termostatica “Uni LDVL” (attacco a morsetto)
con sensore a liquido
Versione: bianco
7-28°C
(10)
161 66 75
Accessori teste termostatiche da pagine 1.16, 6.95
