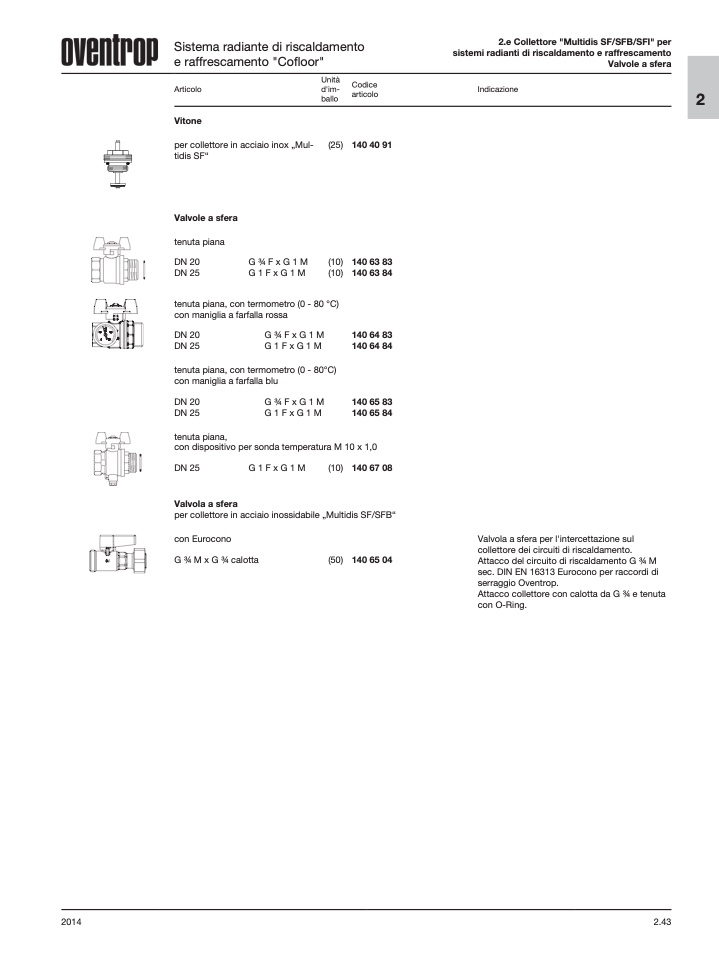

2014

2.43

Sistema radiante di riscaldamento

e raffrescamento "Cofloor"

2.e Collettore "Multidis SF/SFB/SFI" per

sistemi radianti di riscaldamento e raffrescamento

Valvole a sfera

Indicazione

Unità

Articolo

d'im-

ballo

Vitone

per collettore in acciaio inox „Mul-

(25)

tidis SF“

Valvole a sfera

tenuta piana

DN 20

G 3⁄4 F x G 1 M

(10)

DN 25

G 1 F x G 1 M

(10)

tenuta piana, con termometro (0 - 80 °C)

con maniglia a farfalla rossa

DN 20

G 3⁄4 F x G 1 M

DN 25

G 1 F x G 1 M

tenuta piana, con termometro (0 - 80°C)

con maniglia a farfalla blu

DN 20

G 3⁄4 F x G 1 M

DN 25

G 1 F x G 1 M

tenuta piana,

con dispositivo per sonda temperatura M

DN 25

G 1 F x G 1 M

(10)

Valvola a sfera

Codice

articolo

140 40 91

140 63 83

140 63 84

140 64 83

140 64 84

140 65 83

140 65 84

10 x 1,0

140 67 08

2

per collettore in acciaio inossidabile „Multidis SF/SFB“

con Eurocono

Valvola a sfera per l'intercettazione sul

collettore dei circuiti di riscaldamento.

Attacco del circuito di riscaldamento G 3⁄4 M

sec. DIN EN 16313 Eurocono per raccordi di

serraggio Oventrop.

Attacco collettore con calotta da G 3⁄4 e tenuta

con O-Ring.

G 3⁄4 M x G 3⁄4 calotta

(50)

140 65 04
