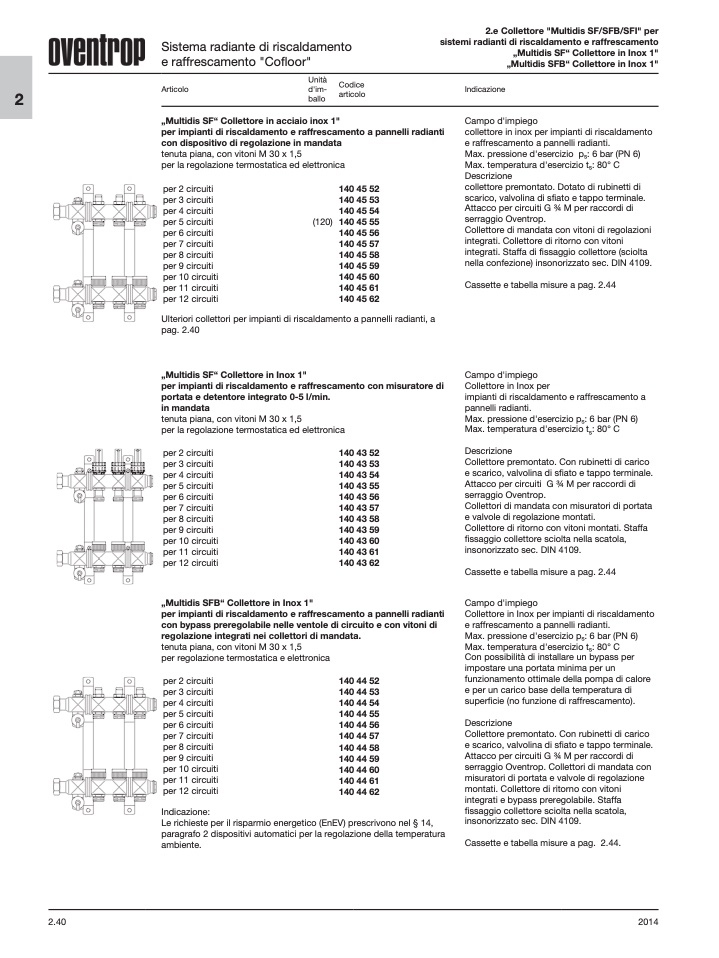

2
Unità
Articolo
d'im-
ballo
Codice
articolo
2.40
2014
Sistema radiante di riscaldamento
e raffrescamento "Cofloor"
2.e Collettore "Multidis SF/SFB/SFI" per
sistemi radianti di riscaldamento e raffrescamento
„Multidis SF“ Collettore in Inox 1"
„Multidis SFB“ Collettore in Inox 1"
Indicazione
Campo d'impiego
collettore in inox per impianti di riscaldamento
e raffrescamento a pannelli radianti.
Max. pressione d'esercizio p
s
: 6 bar (PN 6)
Max. temperatura d'esercizio t
s
: 80° C
Descrizione
collettore premontato. Dotato di rubinetti di
scarico, valvolina di sfiato e tappo terminale.
Attacco per circuiti G 3⁄4 M per raccordi di
serraggio Oventrop.
Collettore di mandata con vitoni di regolazioni
integrati. Collettore di ritorno con vitoni
integrati. Staffa di fissaggio collettore (sciolta
nella confezione) insonorizzato sec. DIN 4109.
Cassette e tabella misure a pag. 2.44
Campo d'impiego
Collettore in Inox per
impianti di riscaldamento e raffrescamento a
pannelli radianti.
Max. pressione d'esercizio p
s
: 6 bar (PN 6)
Max. temperatura d'esercizio t
s
: 80° C
Descrizione
Collettore premontato. Con rubinetti di carico
e scarico, valvolina di sfiato e tappo terminale.
Attacco per circuiti G 3⁄4 M per raccordi di
serraggio Oventrop.
Collettori di mandata con misuratori di portata
e valvole di regolazione montati.
Collettore di ritorno con vitoni montati. Staffa
fissaggio collettore sciolta nella scatola,
insonorizzato sec. DIN 4109.
Cassette e tabella misure a pag. 2.44
Campo d'impiego
Collettore in Inox per impianti di riscaldamento
e raffrescamento a pannelli radianti.
Max. pressione d'esercizio p
s
: 6 bar (PN 6)
Max. temperatura d'esercizio t
s
: 80° C
Con possibilità di installare un bypass per
impostare una portata minima per un
funzionamento ottimale della pompa di calore
e per un carico base della temperatura di
superficie (no funzione di raffrescamento).
Descrizione
Collettore premontato. Con rubinetti di carico
e scarico, valvolina di sfiato e tappo terminale.
Attacco per circuiti G 3⁄4 M per raccordi di
serraggio Oventrop. Collettori di mandata con
misuratori di portata e valvole di regolazione
montati. Collettore di ritorno con vitoni
integrati e bypass preregolabile. Staffa
fissaggio collettore sciolta nella scatola,
insonorizzato sec. DIN 4109.
Cassette e tabella misure a pag. 2.44.
„Multidis SF“ Collettore in acciaio inox 1"
per impianti di riscaldamento e raffrescamento a pannelli radianti
con dispositivo di regolazione in mandata
tenuta piana, con vitoni M 30 x 1,5
per la regolazione termostatica ed elettronica
per 2 circuiti
per 3 circuiti
per 4 circuiti
per 5 circuiti
per 6 circuiti
per 7 circuiti
per 8 circuiti
per 9 circuiti
per 10 circuiti
per 11 circuiti
per 12 circuiti
140 45 52
140 45 53
140 45 54
(120) 140 45 55
140 45 56
140 45 57
140 45 58
140 45 59
140 45 60
140 45 61
140 45 62
Ulteriori collettori per impianti di riscaldamento a pannelli radianti, a
pag. 2.40
„Multidis SF“ Collettore in Inox 1"
per impianti di riscaldamento e raffrescamento con misuratore di
portata e detentore integrato 0-5 l/min.
in mandata
tenuta piana, con vitoni M 30 x 1,5
per la regolazione termostatica ed elettronica
per 2 circuiti
per 3 circuiti
per 4 circuiti
per 5 circuiti
per 6 circuiti
per 7 circuiti
per 8 circuiti
per 9 circuiti
per 10 circuiti
per 11 circuiti
per 12 circuiti
140 43 52
140 43 53
140 43 54
140 43 55
140 43 56
140 43 57
140 43 58
140 43 59
140 43 60
140 43 61
140 43 62
„Multidis SFB“ Collettore in Inox 1"
per impianti di riscaldamento e raffrescamento a pannelli radianti
con bypass preregolabile nelle ventole di circuito e con vitoni di
regolazione integrati nei collettori di mandata.
tenuta piana, con vitoni M 30 x 1,5
per regolazione termostatica e elettronica
per 2 circuiti
per 3 circuiti
per 4 circuiti
per 5 circuiti
per 6 circuiti
per 7 circuiti
per 8 circuiti
per 9 circuiti
per 10 circuiti
per 11 circuiti
per 12 circuiti
140 44 52
140 44 53
140 44 54
140 44 55
140 44 56
140 44 57
140 44 58
140 44 59
140 44 60
140 44 61
140 44 62
Indicazione:
Le richieste per il risparmio energetico (EnEV) prescrivono nel § 14,
paragrafo 2 dispositivi automatici per la regolazione della temperatura
ambiente.
