1

Teste termostatiche,

servomotori e valvole

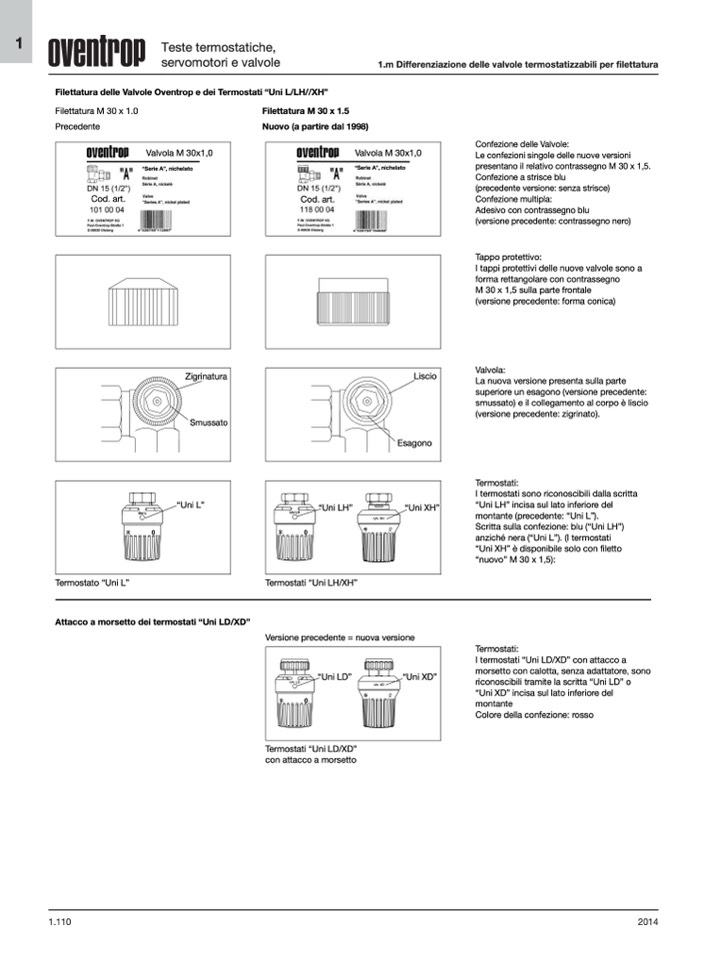

Filettatura delle Valvole Oventrop e dei Termostati “Uni L/LH//XH”

Filettatura M 30 x 1.0

Precedente

Cod. art.

Filettatura M 30 x 1.5

Nuovo (a partire dal 1998)

Termostato “Uni L”

Termostati “Uni LH/XH”

Valvola M 30x1,0

“Serie A”, nichelato

Valvola M 30x1,0

“Serie A”, nichelato

Confezione delle Valvole:

Le confezioni singole delle nuove versioni

presentano il relativo contrassegno M 30 x 1,5.

Confezione a strisce blu

(precedente versione: senza strisce)

Confezione multipla:

Adesivo con contrassegno blu

(versione precedente: contrassegno nero)

Tappo protettivo:

I tappi protettivi delle nuove valvole sono a

forma rettangolare con contrassegno

M 30 x 1,5 sulla parte frontale

(versione precedente: forma conica)

Valvola:

La nuova versione presenta sulla parte

superiore un esagono (versione precedente:

smussato) e il collegamento al corpo è liscio

(versione precedente: zigrinato).

Termostati:

I termostati sono riconoscibili dalla scritta

“Uni LH” incisa sul lato inferiore del

montante (precedente: “Uni L”).

Scritta sulla confezione: blu (“Uni LH”)

anziché nera (“Uni L”). (I termostati

“Uni XH” è disponibile solo con filetto

“nuovo” M 30 x 1,5):

Termostati:

I termostati “Uni LD/XD” con attacco a

morsetto con calotta, senza adattatore, sono

riconoscibili tramite la scritta “Uni LD” o

“Uni XD” incisa sul lato inferiore del

montante

Colore della confezione: rosso

Uni L

Uni LH

Attacco a morsetto dei termostati “Uni LD/XD”

1.110

2014

Zigrinatura

Smussato

“Uni L”

“Uni LH”

Liscio

Esagono

“Uni XH”

0

0

Cod. art.

Versione precedente = nuova versione

“Uni LD”

Termostati “Uni LD/XD”

con attacco a morsetto

“Uni XD”

1.m Differenziazione delle valvole termostatizzabili per filettatura
