Teste termostatiche,

servomotori e valvole

Tubi

Tipo di

collegamento

Tecnica di collegamento

Elementi di collegamento

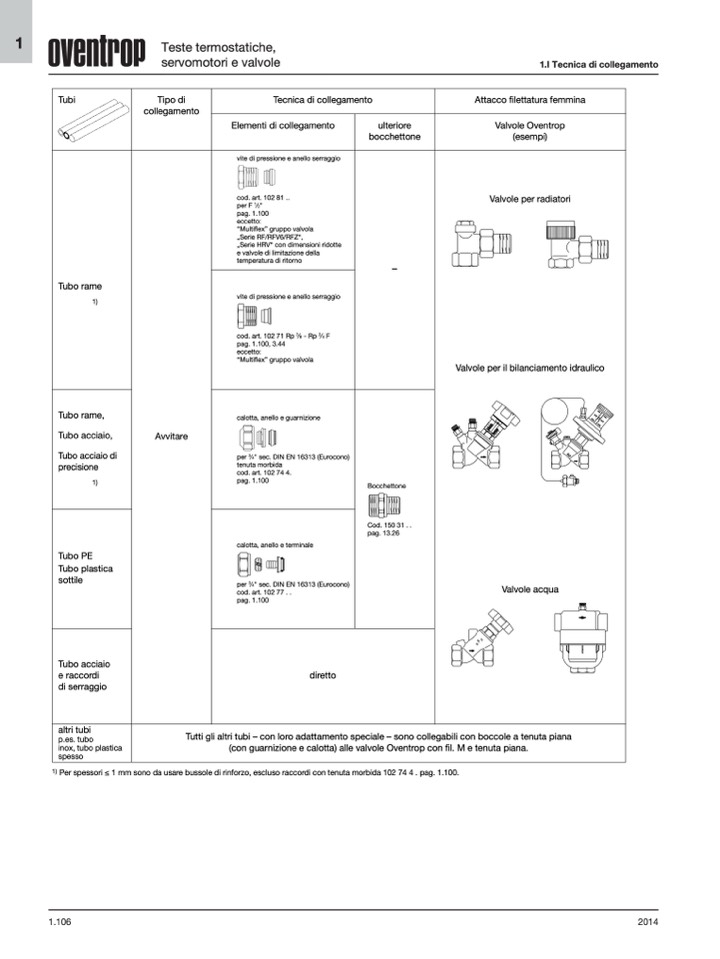

1.l Tecnica di collegamento

Attacco filettatura femmina

Valvole Oventrop

(esempi)

Valvole per radiatori

Tubo rame

1)

Tubo rame,

Tubo acciaio,

Tubo acciaio di

precisione

1)

Tubo PE

Tubo plastica

sottile

Tubo acciaio

e raccordi

di serraggio

altri tubi

p.es. tubo

inox, tubo plastica

spesso

Valvole per il bilanciamento idraulico

Avvitare

vite di pressione e anello serraggio

cod. art. 102 81 ..

per F

1

⁄

2

"

pag. 1.100

eccetto:

“Multiflex” gruppo valvola

„Serie RF/RFV6/RFZ“,

„Serie HRV“ con dimensioni ridotte

e valvole di limitazione della

temperatura di ritorno

vite di pressione e anello serraggio

cod.art.10271Rp

3

⁄

8

-Rp

3

⁄

4

F

pag. 1.100, 3.44

eccetto:

“Multiflex” gruppo valvola

calotta, anello e guarnizione

per

3

⁄

4

" sec. DIN EN 16313 (Eurocono)

tenuta morbida

cod. art. 102 74 4.

pag. 1.100

calotta, anello e terminale

per

3

⁄

4

" sec. DIN EN 16313 (Eurocono)

cod. art. 102 77 . .

pag. 1.100

diretto

ulteriore

bocchettone

–

0

2

2

4

4

6

6

0

0

Bocchettone

Cod. 150 31 . .

pag. 13.26

OV

DN ..

QC

Tutti gli altri tubi – con loro adattamento speciale – sono collegabili con boccole a tenuta piana

(con guarnizione e calotta) alle valvole Oventrop con fil. M e tenuta piana.

1) Per spessori ≤ 1 mm sono da usare bussole di rinforzo, escluso raccordi con tenuta morbida 102 74 4 . pag. 1.100.

1.106

2014

Valvole acqua
