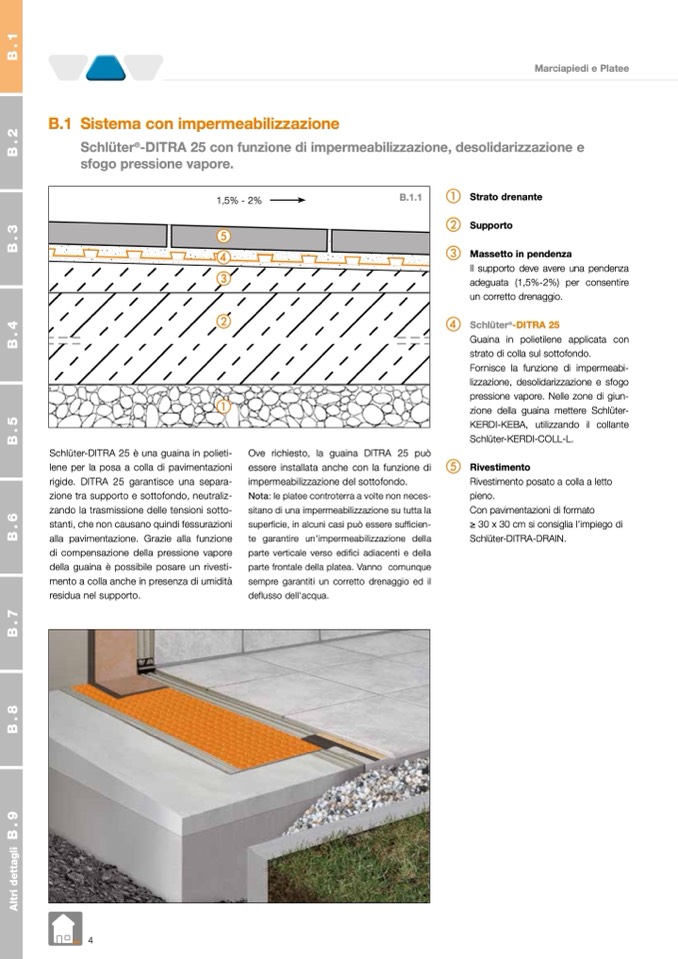

B.1 Sistema con impermeabilizzazione

Schlüter

®

-DITRA 25 con

sfogo pressione vapore.

funzione di impermeabilizzazione, desolidarizzazione e

Marciapiedi e Platee

1,5% - 2%

e

d

c

B.1.1

b

a

Schlüter-DITRA 25 è una guaina in polieti-

lene per la posa a colla di pavimentazioni

rigide. DITRA 25 garantisce una separa-

zione tra supporto e sottofondo, neutraliz-

zando la trasmissione delle tensioni sotto-

stanti, che non causano quindi fessurazioni

alla pavimentazione. Grazie alla funzione

di compensazione della pressione vapore

della guaina è possibile posare un rivesti-

mento a colla anche in presenza di umidità

residua nel supporto.

Ove richiesto, la guaina DITRA 25 può

essere installata anche con la funzione di

impermeabilizzazione del sottofondo.

Nota: le platee controterra a volte non neces-

sitano di una impermeabilizzazione su tutta la

superficie, in alcuni casi può essere sufficien-

te garantire un'impermeabilizzazione della

parte verticale verso edifici adiacenti e della

parte frontale della platea. Vanno comunque

sempre garantiti un corretto drenaggio ed il

deflusso dell'acqua.

a Strato drenante

b Supporto

c Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

d Schlüter

®

-DITRA 25

Guaina in polietilene applicata con

strato di colla sul sottofondo.

Fornisce la funzione di impermeabi-

lizzazione, desolidarizzazione e sfogo

pressione vapore. Nelle zone di giun-

zione della guaina mettere Schlüter-

KERDI-KEBA, utilizzando il collante

Schlüter-KERDI-COLL-L.

e Rivestimento

Rivestimento posato a colla a letto

pieno.

Con pavimentazioni di formato

≥ 30 x 30 cm si consiglia l’impiego di

Schlüter-DITRA-DRAIN.
